Perbedaan JTAG, ISP, Chip-Off, dan EDL Mode — Empat Jalur Recovery Data di HP yang Berbeda Level

JTAG, ISP, Chip-Off, dan EDL Mode adalah empat jalur recovery data yang sering dipakai saat HP mengalami kerusakan berat dan tidak bisa diakses dengan cara normal. Keempatnya sama-sama bertujuan menyelamatkan data, tetapi berada di level akses yang berbeda, dengan risiko, kebutuhan alat, dan tingkat kesulitan yang juga berbeda.

Memahami perbedaannya penting karena tidak semua kasus harus langsung masuk ke metode paling ekstrem. Dalam praktik recovery, pemilihan jalur yang tepat bisa menentukan apakah data masih bisa diselamatkan dengan aman atau justru makin rusak karena prosedur yang terlalu agresif.

Gambaran Umum

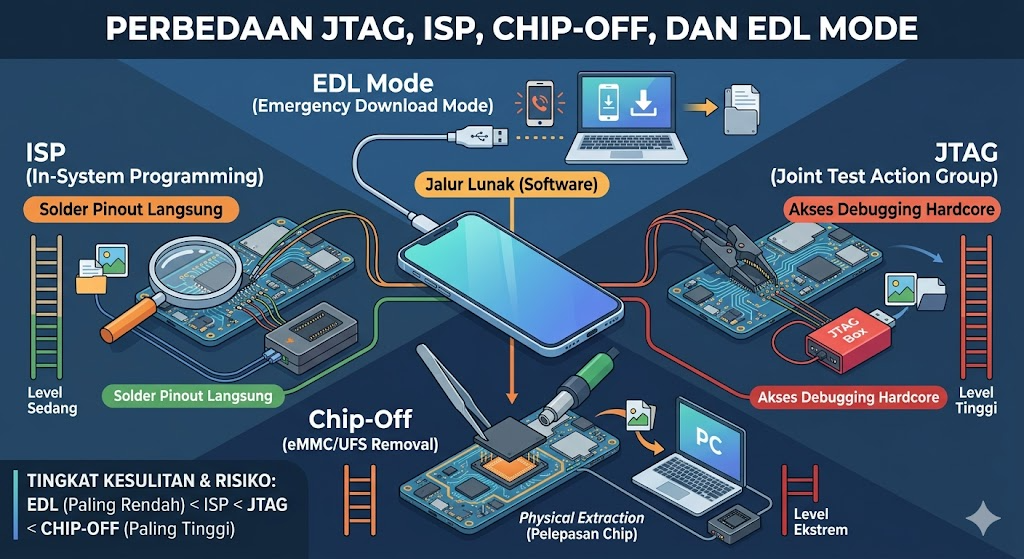

JTAG adalah metode akses hardware melalui jalur debug pada motherboard. ISP adalah akses langsung ke chip memori tanpa melepasnya dari board. Chip-Off adalah pembacaan memori setelah chip dilepas dari papan. EDL Mode adalah mode darurat pada perangkat Qualcomm yang memungkinkan akses tingkat rendah lewat port khusus.

Secara sederhana, urutannya bisa dipahami dari yang paling invasif ke yang paling destruktif. EDL dan JTAG biasanya dipakai saat perangkat masih punya jalur komunikasi. ISP masuk saat perlu akses langsung ke memori. Chip-Off dipakai ketika semua jalur lain gagal atau tidak memungkinkan lagi.

Empat metode ini sering dianggap satu keluarga karena sama-sama dipakai saat HP tidak bisa diakses normal. Bedanya ada pada titik masuk ke data, bukan pada tujuan akhirnya. Semua mengarah ke isi memori, tetapi jalur teknisnya sangat berbeda.

JTAG

JTAG bekerja dengan memanfaatkan jalur test dan debug yang ada di motherboard. Metode ini memungkinkan teknisi berkomunikasi dengan komponen internal melalui titik-titik tertentu pada board, tanpa harus membuka chip memori dari papan.

Kelebihan JTAG adalah ia bisa dipakai sebelum masuk ke metode yang lebih agresif. Jika board masih cukup sehat dan jalur debug bisa ditemukan, data masih berpeluang diambil tanpa tindakan ekstrem. Namun pada perangkat modern, akses JTAG sering makin sulit karena desain board makin rapat dan proteksi makin tinggi.

Keterbatasannya juga cukup besar. Tidak semua perangkat mendukung JTAG dengan mudah, dan pada banyak model baru titik aksesnya sangat kecil atau tidak praktis. Karena itu, JTAG lebih sering menjadi metode spesialis daripada pilihan utama di kasus umum.

ISP

ISP atau In-System Programming adalah cara membaca chip eMMC atau eMCP langsung saat chip masih terpasang di motherboard. Teknisi menyolder koneksi ke titik-titik tertentu pada board, lalu membaca memori tanpa melepas chip.

Kelebihan utama ISP adalah sifatnya yang lebih aman dibanding chip-off. Karena chip tidak dicabut, risiko kerusakan akibat panas, reballing, atau pelepasan fisik bisa dihindari. Itu sebabnya banyak lab recovery memakai ISP sebagai pilihan utama saat perangkat masih punya jalur yang layak dibaca.

Di sisi lain, ISP menuntut ketelitian tinggi. Titik solder harus presisi, koneksi harus stabil, dan board harus cukup sehat agar chip bisa diakses dengan benar. Kalau kondisi board sudah terlalu rusak atau jalurnya putus, ISP bisa menjadi sangat sulit atau bahkan tidak mungkin dilakukan.

Chip-Off

Chip-Off adalah metode membaca data setelah chip memori dilepas dari motherboard. Ini adalah jalur paling invasif, karena teknisi harus mengangkat chip dari board, membersihkannya, lalu membacanya menggunakan alat khusus.

Metode ini biasanya dipilih ketika semua jalur lain gagal atau ketika kerusakan board terlalu berat. Jika jalur akses di motherboard sudah putus, chipset lain rusak, atau board sudah tidak bisa dipakai sebagai media pembacaan, chip-off sering menjadi satu-satunya pilihan yang tersisa.

Risikonya juga paling besar. Proses pelepasan chip bisa merusak die, bola solder, atau struktur internal memori. Karena itu, chip-off biasanya dianggap langkah terakhir dan hanya dilakukan jika kebutuhan data benar-benar tidak bisa diselesaikan dengan metode yang lebih aman.

EDL Mode

EDL Mode atau Emergency Download Mode adalah mode darurat pada banyak perangkat berbasis Qualcomm. Mode ini memungkinkan akses tingkat rendah ke perangkat untuk keperluan flashing, identifikasi, atau pemulihan tertentu.

Dalam konteks recovery data, EDL sering dipakai ketika bootloader atau sistem tidak bisa berjalan, tetapi chipset masih merespons melalui jalur darurat. Ini membuat EDL lebih dekat ke akses software-level rendah daripada pembacaan hardware murni seperti ISP atau chip-off.

Meski begitu, EDL bukan solusi universal. Tidak semua perangkat bisa diakses dengan mudah, dan fitur keamanan seperti authentication atau secure boot bisa membatasi penggunaannya. Karena itu, EDL lebih tepat dipandang sebagai jalur pemulihan yang sangat bergantung pada platform dan kondisi perangkat.

Perbedaan Utama

Perbedaan paling penting ada pada titik aksesnya. JTAG masuk lewat jalur debug board, ISP masuk langsung ke chip memori di papan, Chip-Off masuk setelah chip dilepas, dan EDL masuk lewat mode darurat chipset, terutama pada platform Qualcomm.

Dari sisi risiko, JTAG dan ISP umumnya lebih aman daripada Chip-Off karena chip masih berada di papan. EDL bisa sangat berguna, tetapi sifatnya tergantung dukungan chipset dan proteksi perangkat. Chip-Off berada di posisi paling berisiko karena melibatkan pembongkaran fisik memori.

Dari sisi penggunaan, JTAG dan ISP sering dipakai untuk recovery hardware ketika perangkat mati total atau tidak boot. EDL lebih sering dipakai untuk akses darurat pada perangkat yang masih bisa dikenali chipset-nya. Chip-Off dipilih saat semua cara lain tidak cukup.

Mana yang Dipilih

Pemilihan metode biasanya ditentukan oleh kondisi fisik perangkat dan tujuan recovery. Jika board masih sehat dan titik akses bisa ditemukan, ISP sering menjadi pilihan yang sangat menarik. Jika ada jalur debug yang memungkinkan, JTAG bisa dicoba. Jika perangkat Qualcomm masih merespons mode darurat, EDL layak dipertimbangkan.

Chip-Off biasanya disimpan sebagai opsi terakhir. Metode ini berguna, tetapi karena sifatnya destruktif, ia hanya masuk ketika benar-benar tidak ada jalur lain yang realistis. Dalam banyak kasus, lab recovery berusaha mempertahankan metode yang paling minim risiko terlebih dahulu.

Pada akhirnya, tidak ada satu teknik yang selalu paling baik untuk semua kasus. Keberhasilan recovery justru sering ditentukan oleh kemampuan teknisi memilih jalur yang paling sesuai dengan kerusakan, jenis perangkat, dan nilai data yang ingin diselamatkan.

Penutup

JTAG, ISP, Chip-Off, dan EDL Mode adalah empat jalur recovery data yang punya fungsi berbeda meski tujuan akhirnya sama. Masing-masing menempati lapisan akses yang berbeda, dari debug board, akses langsung ke memori, pembacaan chip terlepas, hingga mode darurat chipset.

Memahami perbedaan ini membantu menentukan strategi recovery yang paling aman dan efektif. Dalam dunia data recovery, pilihan metode yang tepat sering kali lebih penting daripada sekadar memilih metode yang paling canggih.
