Panduan Teknis: Cara Membaca Memori COB (Chip-on-Board) pada Flash Drive

Dalam dunia pemulihan data digital, teknologi COB (Chip-on-Board) atau sering disebut perangkat Monolith, menjadi standar baru dalam pembuatan flash drive modern karena bentuknya yang ringkas dan tahan air. Namun, desain ini menjadi tantangan besar bagi teknisi karena chip memori dan pengontrolnya menyatu di dalam satu paket keramik atau plastik tanpa kaki pin yang terlihat.

Artikel ini akan membahas langkah-langkah profesional untuk melakukan pembacaan data langsung dari chip COB menggunakan PC-3000 Flash.

Apa itu Perangkat COB?

Berbeda dengan flash drive tradisional yang menggunakan chip TSOP-48 atau BGA yang bisa dilepas, perangkat COB mengintegrasikan memori, pengontrol, dan komponen pasif ke dalam satu papan sirkuit kecil yang dilapisi material pelindung keras. Untuk mengakses datanya, teknisi harus mencari titik komunikasi internal yang disebut Pinout.

Langkah 1: Persiapan dan Pembersihan

Karena jalur komunikasi berada di bawah lapisan pelindung, langkah pertama adalah mengakses lapisan tembaga sirkuit:

  1. Pengamplasan/Pengerokan: Gunakan kertas amplas halus (grit 1000-2000) atau pensil fiberglass untuk mengikis lapisan pelindung secara perlahan hingga titik-titik tembaga (jalur sirkuit) terlihat.
  2. Pembersihan: Gunakan alkohol isopropil untuk membersihkan sisa debu agar titik kontak terlihat jelas dan bersih untuk penyolderan.

Langkah 2: Identifikasi Pinout

Sebelum menyambungkan kabel, Anda harus mengetahui fungsi dari setiap titik kontak.

  • Database ACELab: Periksa basis data PC-3000 Flash untuk melihat apakah skema pinout untuk model tersebut sudah tersedia.
  • Pencarian Manual: Jika tidak tersedia, teknisi harus mencari jalur menggunakan alat seperti penganalisis logika atau multimeter untuk mengidentifikasi jalur utama: VCC, VCCQ, GND, CE, RE, WE, ALE, CLE, dan jalur data (D0-D7).

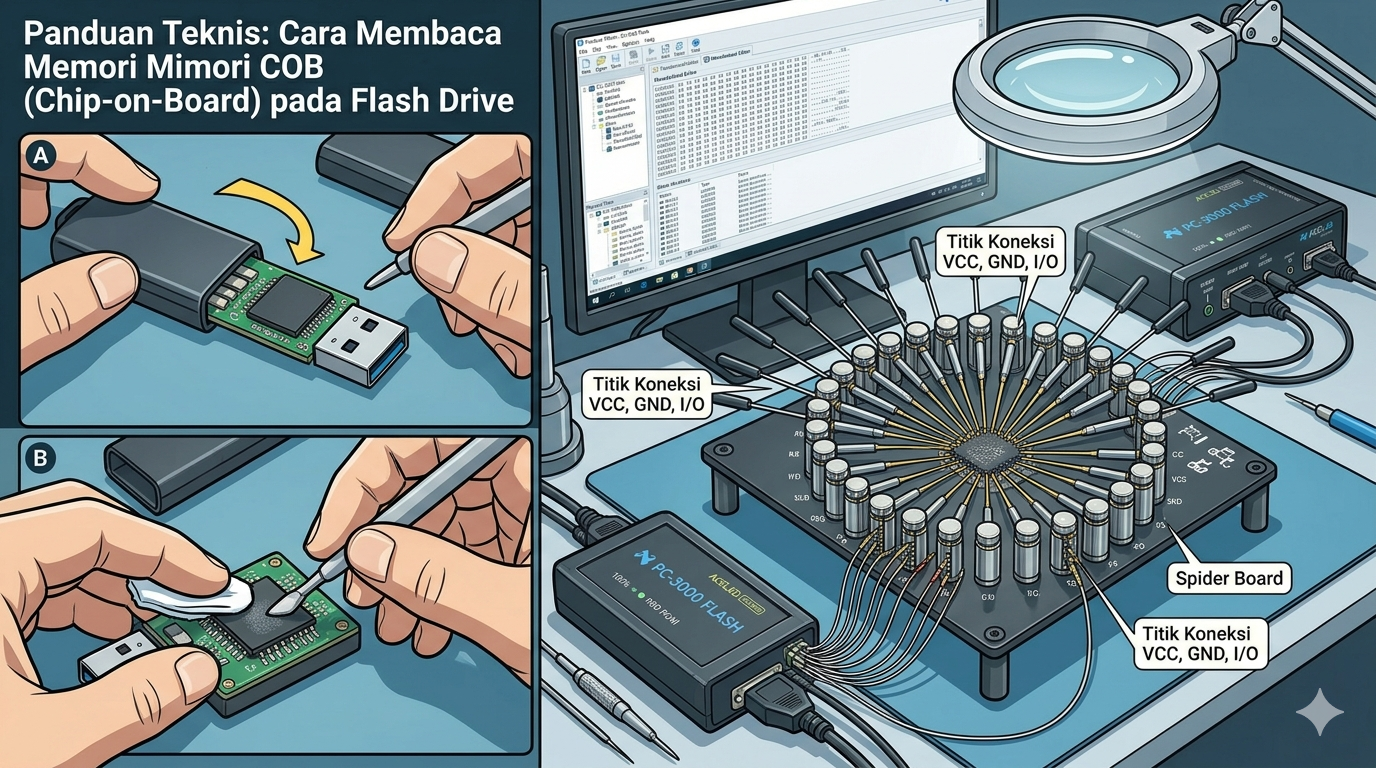

Langkah 3: Koneksi Menggunakan Spider Board atau Solder Manual

Setelah pinout ditemukan, ada dua cara untuk menghubungkan perangkat ke PC-3000 Flash:

  1. Spider Board (Rekomendasi): Gunakan adaptor Spider Board dari ACELab. Alat ini menggunakan jarum-jarum halus yang dapat diposisikan di atas titik kontak tanpa perlu menyolder. Ini adalah metode tercepat dan paling aman.
  2. Penyolderan Manual: Jika tidak ada Spider Board, gunakan kabel tembaga sangat halus (enamelled wire) untuk menyambungkan titik kontak monolit ke adaptor khusus PC-3000 Flash.

Langkah 4: Konfigurasi Perangkat Lunak

Setelah koneksi fisik stabil:

  1. Buka perangkat lunak PC-3000 Flash.
  2. Lakukan ID Check untuk memastikan chip merespons. Jika ID chip terdeteksi (misalnya: Ad, De, 94, Eb), artinya koneksi sudah benar.
  3. Pilih konfigurasi voltase yang tepat (biasanya 1.8V atau 3.3V) untuk menghindari kerusakan chip.

Langkah 5: Pembacaan Dump (Reading)

Langkah terakhir adalah membaca seluruh isi memori mentah (raw dump):

  • Atur parameter pembacaan dan mulai proses reading.
  • Simpan hasilnya dalam format file .bin atau .dump.
  • Gunakan fitur ECC Correction untuk memperbaiki kesalahan bit yang terjadi selama proses pembacaan agar data yang dihasilkan akurat.

Kesimpulan

Pemulihan data dari perangkat COB memerlukan ketelitian tingkat tinggi, terutama pada tahap persiapan fisik. Dengan bantuan alat seperti PC-3000 Flash dan Spider Board, proses yang dulunya dianggap mustahil kini dapat dilakukan dengan tingkat keberhasilan yang lebih tinggi.
