Bagi teknisi pemulihan data, lini hard drive Seagate F3 (seperti seri Barracuda, Rosewood, dan Grenada) sering kali mendatangkan tantangan tersendiri. Salah satu gejala kerusakan firmware yang paling sering ditemui adalah drive mengalami status Busy (BSY) secara permanen. Dalam kondisi ini, drive tidak dapat merespons perintah interface SATA standar, sehingga identitas (ID) drive tidak terbaca dan data tidak bisa diakses.
Untuk mengatasi hambatan ini, MRT menyediakan jalur komunikasi serial (COM Port) melalui Terminal. Namun, agar drive mau menerima perintah terminal, teknisi sering kali harus melakukan teknik Short Circuit (Hubung Singkat).
Mengapa Teknik Short Circuit Diperlukan?
Saat hard drive Seagate mengalami kerusakan internal pada area sistem (Service Area), ia akan terjebak dalam putaran error (error loop) saat melakukan booting. Akibatnya, kontroler mengunci seluruh akses perintah untuk melindungi drive.
Teknik short circuit bertujuan untuk memutuskan komunikasi antara kontroler (papan PCB) dengan kepala baca (head) sesaat saat drive dinyalakan. Tindakan ini akan memaksa kontroler berhenti membaca area sistem yang rusak dan beralih ke mode siap menerima perintah darurat (Safe Mode / T-Level) melalui jalur terminal.

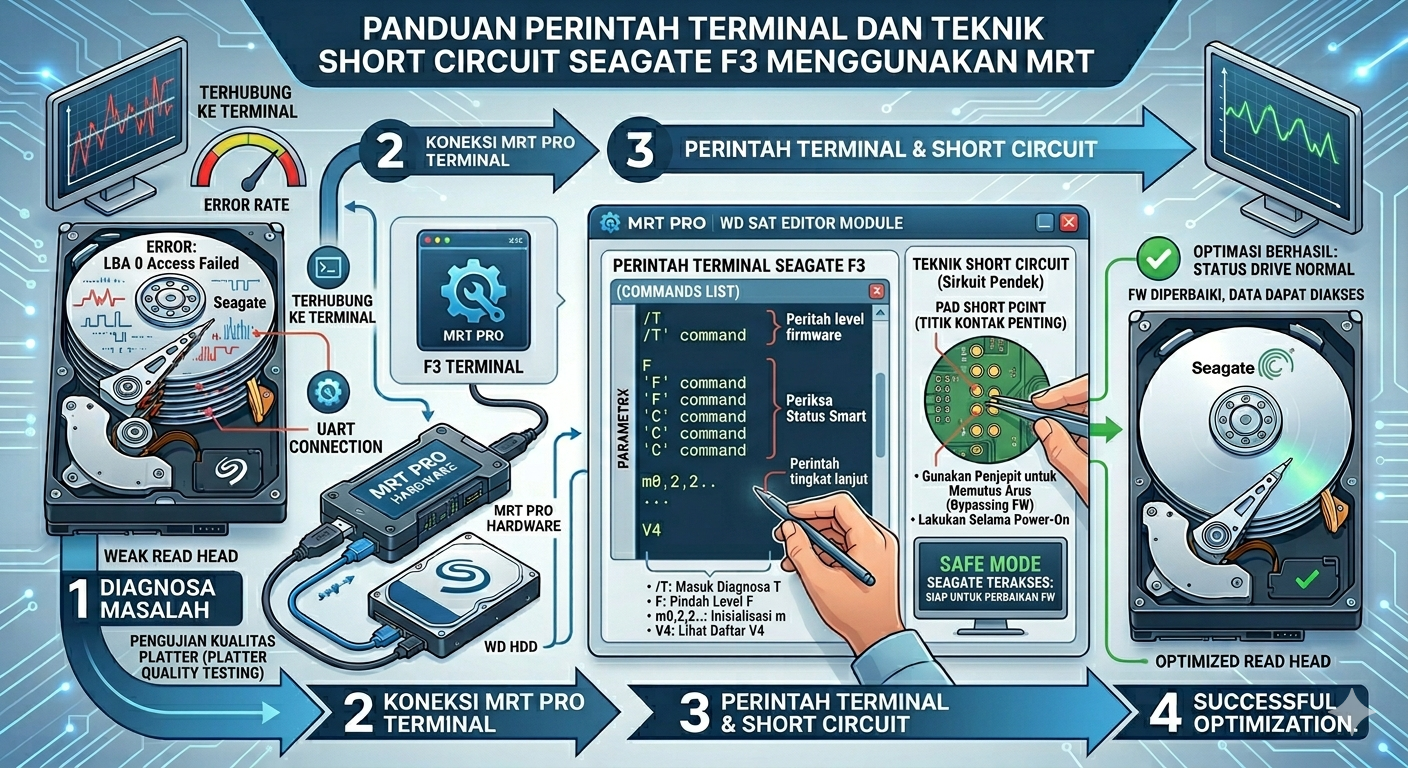

Langkah-Langkah Eksekusi Teknik Short Circuit di MRT
Prosedur ini memerlukan ketelitian tinggi karena melibatkan kontak fisik pada titik sirkuit PCB (test points):
1. Menghubungkan Jalur Terminal
Pasang adapter terminal MRT ke port COM pada hard drive Seagate, kemudian hubungkan kabel daya SATA. Buka modul Seagate F3 pada perangkat lunak MRT dan buka jendela Terminal. Atur baud rate standar (biasanya 38400 atau 115200).
2. Menentukan Titik Hubung Singkat (Short Points)
Setiap keluarga drive Seagate memiliki lokasi titik test point yang berbeda pada PCB, biasanya diberi label seperti Tx/Rx atau terletak di dekat chip memori utama. Panduan MRT menyediakan peta visual untuk menemukan titik-titik ini.
3. Melakukan Short Circuit
- Gunakan pinset konduktif yang tajam untuk menghubungkan kedua titik short tersebut.
- Sambil menahan pinset, nyalakan daya (power on) drive melalui MRT.
- Tunggu sekitar 2–3 detik hingga motor penggerak piringan (spindle motor) berputar atau terdengar suara inisialisasi yang tidak biasa, lalu lepaskan pinset.
4. Memverifikasi Akses Terminal
Jika berhasil, tekan tombol Ctrl + Z pada jendela terminal MRT. Drive akan merespons dengan menampilkan perintah baris:
Plaintext
F3 T>
Ini menandakan drive sudah masuk ke dalam level perintah tingkat tinggi (T-Level) dan siap menerima instruksi perbaikan.
Perintah Terminal Penting untuk Penanganan Kasus
Setelah berhasil masuk ke F3 T>, beberapa perintah terminal kritis yang digunakan dalam panduan MRT meliputi:
- Pembersihan Sektor G-List (Command /i): Untuk membersihkan daftar kerusakan sekunder yang meluap.
- Pembersihan Status SMART (Command /N1): Menyetel ulang parameter SMART yang mengunci drive akibat bad sector yang terlalu banyak.
- Fix LED:000000CC Error: Memperbaiki kesalahan alokasi memori internal yang sering membuat drive Seagate macet total setelah beberapa detik dinyalakan.
Setelah perintah perbaikan dikirim, teknisi dapat melakukan soft reset pada drive. Jika kerusakan firmware berhasil diatasi, drive akan keluar dari status Busy, ID drive akan terdeteksi normal melalui jalur SATA, dan ekstraksi data siap dilakukan dengan Data Extractor.
Kesimpulan
Teknik short circuit dan penguasaan perintah terminal adalah keahlian wajib bagi pengguna MRT dalam menangani kasus Seagate F3. Meskipun terlihat berisiko karena menyentuh sirkuit elektronik secara langsung, metode ini merupakan satu-satunya cara membuka “pintu belakang” firmware yang terkunci guna menyelamatkan data penting di dalamnya.
