Perangkat USB Flash Drive Kingston DataTraveler G4 (DTIG4) kapasitas 64GB sering kali menggunakan kontroler dari pabrikan Chipsbank, khususnya seri CBM2199A. Ketika perangkat ini mengalami kerusakan fisik atau kegagalan kontroler, data di dalamnya harus diambil melalui metode chip-off menggunakan PC-3000 Flash.
Kasus ini memiliki tantangan tersendiri karena penggunaan algoritma XOR yang spesifik dan struktur internal yang kompleks pada kontroler Chipsbank.
Spesifikasi Perangkat dalam Kasus Ini
- Model: Kingston DataTraveler G4 64GB
- Kontroler: Chipsbank CBM2199A
- Tipe Memori: SanDisk SDTNRCAMA-064G (NAND modern dengan struktur halaman besar)

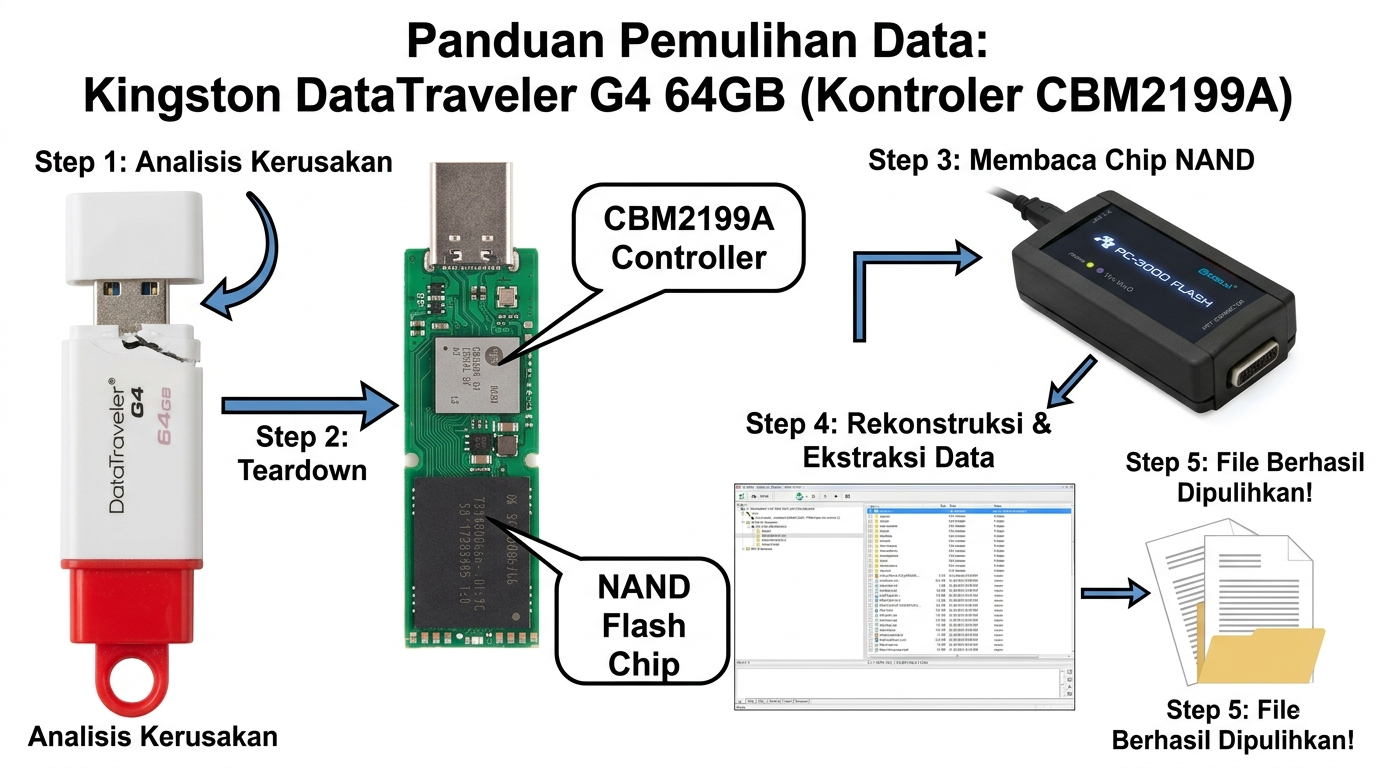

Tahapan Pemulihan Data
Berikut adalah alur kerja profesional yang direkomendasikan untuk menangani kasus ini:
1. Pembacaan Chip NAND (Dumping)
Langkah pertama adalah melepas chip memori dari PCB dan membersihkan pin-nya. Gunakan pembaca PC-3000 Flash untuk membaca isi chip. Mengingat kapasitasnya yang mencapai 64GB dengan chip SanDisk, pastikan parameter pembacaan sudah optimal untuk meminimalisir kesalahan bit (bit errors).
2. Penyesuaian Struktur Data (Preparation)
Setelah mendapatkan dump, data perlu disusun ulang secara logis. Untuk kontroler Chipsbank, langkah persiapan yang biasanya dilakukan meliputi:
- Split by Pages: Memisahkan data berdasarkan ukuran halaman NAND.
- Join by Dumps: Menggabungkan hasil pembacaan jika chip memiliki beberapa bagian (parts).
3. Penerapan Pola XOR
Data pada kontroler CBM2199A hampir selalu diacak menggunakan pola XOR. Tanpa kunci XOR yang tepat, struktur sistem berkas tidak akan terlihat.
- Buka XOR Library di PC-3000 Flash.
- Cari pola yang sesuai dengan kontroler CBM2199A. Pola ini berfungsi untuk membatalkan pengacakan data sehingga informasi mentah menjadi terbaca kembali.
4. Koreksi Kesalahan (ECC)
Gunakan algoritma ECC (Error Correction Code) untuk memperbaiki kesalahan bit yang terjadi selama proses pembacaan chip NAND. Hal ini sangat penting untuk memastikan integritas file yang akan dipulihkan, terutama untuk file foto atau dokumen berukuran besar.
5. Penyusunan Translator
Langkah terakhir dan yang paling krusial adalah membangun Translator. Translator adalah tabel logis yang memetakan alamat fisik pada chip NAND ke alamat logis yang dipahami oleh sistem operasi.
- Gunakan metode Chipsbank CBM2198/2199 yang tersedia pada perangkat lunak.
- PC-3000 Flash akan menganalisis area layanan (service area) pada setiap blok untuk menyusun kembali urutan data yang benar.
Hasil Akhir
Setelah Translator berhasil dibangun, seluruh struktur direktori dan file pengguna akan muncul. Teknisi dapat langsung mengekstraksi data ke media penyimpanan lain.
Kesimpulan
Pemulihan data pada kontroler Chipsbank CBM2199A memerlukan pemahaman mendalam tentang penerapan pola XOR dan konfigurasi Translator. Dengan bantuan basis data yang lengkap pada PC-3000 Flash, kasus-kasus sulit pada flash drive Kingston dapat diselesaikan dengan tingkat keberhasilan yang tinggi.
Sumber: https://blog.acelab.eu.com/pc-3000-flash-kingston-datatravel-g4-64gb-and-cbm2199a-recovery-steps.html
