Di pasar SSD kelas ekonomis, kontroler buatan Silicon Motion dengan arsitektur DRAM-less (seperti SM2258XT dan penerusnya, SM2259XT/XT2) mendominasi berbagai merek tiruan maupun ternama (V-Gen, Kingston, Crucial, dll.). Karakteristik utama dari SSD ini adalah tidak adanya chip RAM eksternal untuk menyimpan tabel pemetaan data (translator/FTL). Akibatnya, tabel tersebut harus disimpan langsung di dalam chip NAND Flash.
Karena tabel translator ini terus-menerus ditulis ulang pada memori flash, area tersebut sangat rentan korup saat PC mati mendadak atau sel memori mulai aus. Ketika hal ini terjadi, SSD akan terkunci dalam status Busy (BSY) atau terdeteksi dengan kapasitas 0 MB (atau nama pabrikan bawaan seperti SM2258XT-FALCON).
Untuk menyelamatkan data dari kondisi ini, teknisi harus menggunakan Loader melalui perangkat PC-3000 SSD. Namun, memilih Loader yang salah bisa membuat proses inisialisasi gagal total.
Apa itu Loader dan Mengapa Pemilihannya Sangat Sensitif?
Loader adalah mikro-kode atau firmware mini buatan ACELAB yang disuntikkan langsung ke dalam RAM internal kontroler SSD saat berada dalam Safe Mode (ROM Mode). Loader ini berfungsi untuk:
- Mem-bypass firmware asli SSD yang sudah rusak.
- Mengaktifkan fungsi dasar kontroler agar bisa membaca isi chip memori.
- Memungkinkan PC-3000 untuk membangun kembali tabel translator virtual.
Tantangan terbesarnya adalah: Satu jenis kontroler (misal SM2258XT) bisa dipasangkan dengan belasan jenis chip memori (NAND) yang berbeda (Intel, Micron, SanDisk, Toshiba, Samsung, YMTC) dengan konfigurasi voltase dan arsitektur (BTL/CTL/TLC/QLC) yang berbeda pula. Oleh karena itu, Loader yang disuntikkan harus 100% cocok dengan kombinasi Kontroler + ID Chip Memori tersebut.

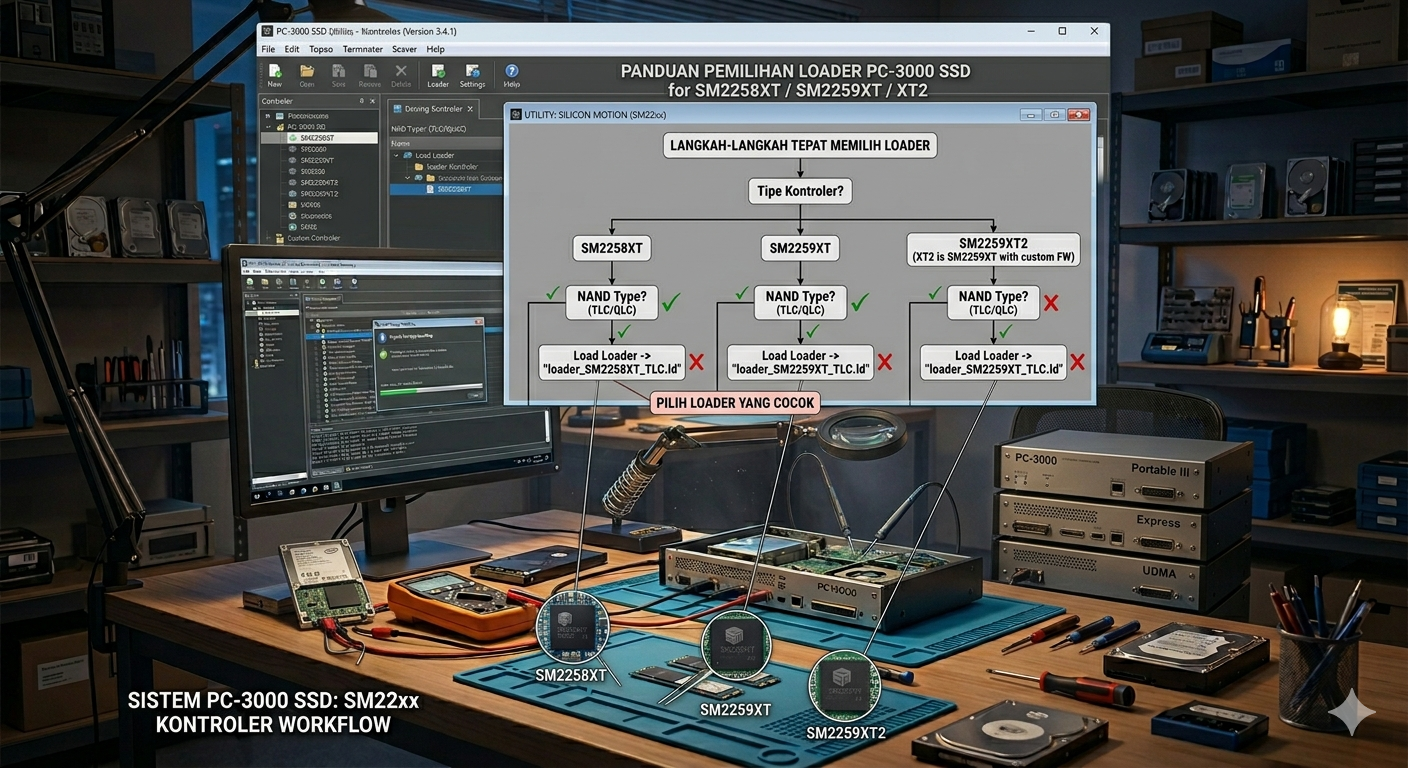

Langkah-Langkah Memilih Loader yang Benar di PC-3000 SSD
ACELAB menjabarkan metodologi sistematis agar teknisi tidak salah dalam memilih file Loader:
1. Masuk ke ROM Mode (Safe Mode)
Sebelum menyuntikkan Loader, SSD harus dipaksa masuk ke Safe Mode. Cari titik test point (biasanya bertuliskan ROM atau dua lubang kecil berdekatan pada PCB SSD), hubungkan kedua titik tersebut menggunakan pinset, lalu nyalakan daya (power on) melalui PC-3000. Jika berhasil, register status SSD akan menunjukkan lampu DRQ atau RDY menyala, dan SSD akan mendeteksi ID standar pabrikan SMI.
2. Membaca Flash ID (Identifikasi Chip Memori)
Langkah paling krusial adalah menjalankan perintah “Read Flash ID” di utilitas PC-3000 SMI. Jangan menebak jenis memori hanya dari label stiker. Software PC-3000 akan membaca kode biner langsung dari chip dan menampilkan informasi spesifik, misalnya:
Micron 3D TLC B16A atau Intel 64L B17A atau SanDisk BiCS3.
3. Mencocokkan Parameter pada Database PC-3000
Buka menu pemuatan Loader (Upload Loader). PC-3000 akan menampilkan daftar file Loader yang tersedia di dalam database bawaannya. Perhatikan format penamaan file Loader ACELAB yang biasanya terstruktur seperti berikut: SM2258XT_(Nama_Kontroler)_(Merk_NAND)_(Tipe/Generasi_NAND).ldr
- Contoh Kasus: Jika Flash ID menunjukkan memori adalah Micron B16A, Anda harus memilih Loader yang memiliki kode B16A di dalam namanya. Menggunakan Loader Micron tipe B0KB atau B27A pada chip B16A akan menyebabkan eror fatal saat inisialisasi tabel logis.
4. Apa yang Harus Dilakukan Jika Ada Beberapa Loader yang Mirip?
Seringkali untuk satu jenis memori yang sama (misal SanDisk BiCS3), ACELAB menyediakan beberapa versi Loader (Ver 1, Ver 2, dst.). Panduan resmi menyarankan untuk mencoba dari versi terkecil atau versi paling standar terlebih dahulu. Jika Loader pertama gagal memuat tabel translator, lakukan power cycle (matikan-nyalakan daya), masuk kembali ke ROM mode, dan coba versi berikutnya.
5. Membangun Translator Virtual (Virtual Translator Reconstruction)
Setelah Loader yang tepat berhasil disuntikkan secara sukses (Loader uploaded successfully), kontroler SSD akan kembali aktif. Langkah selanjutnya adalah beralih ke tab menu pembuatan Translator Virtual. PC-3000 akan memindai metadata, menyusun struktur direktori, dan teknisi bisa langsung mengamankan data pengguna melalui modul Data Extractor.
Kesimpulan
Kunci keberhasilan pemulihan data pada SSD berseri Silicon Motion XT terletak pada ketelitian teknisi dalam membaca Flash ID. Kontroler boleh saja sama, tetapi isi “otak” di dalam chip memorinya bisa berbeda jauh. Dengan mengikuti panduan pencocokan kode memori dan Loader yang dipaparkan oleh ACELAB, risiko kegagalan inisialisasi dapat ditekan secara signifikan, memastikan proses ekstraksi file berjalan mulus dan aman.
