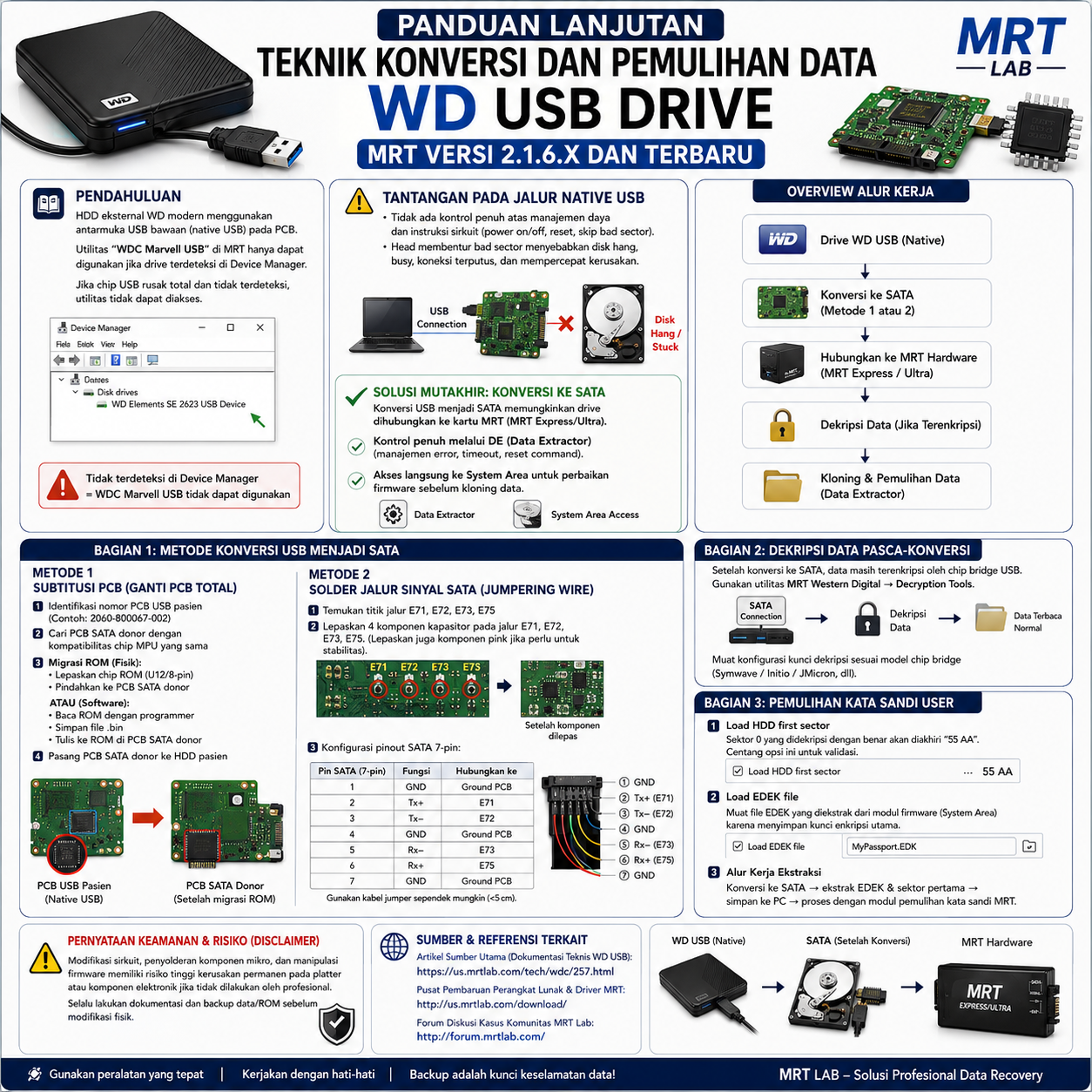

PANDUAN LANJUTAN: TEKNIK KONVERSI DAN PEMULIHAN DATA WD USB DRIVE (MRT VERSI 2.1.6.X DAN TERBARU)

PENDAHULUAN

Hard disk eksternal portabel Western Digital (WD) modern umumnya menggunakan arsitektur antarmuka (interface) USB bawaan (native USB) yang tertanam langsung pada papan PCB utama, baik itu USB 2.0 maupun USB 3.0. Secara standar, proses ekstraksi data dari perangkat ini membutuhkan kabel USB konvensional yang menghubungkan media simpan langsung ke komputer pengguna.

Di dalam ekosistem perangkat lunak MRT, pengembang menyediakan utilitas khusus bernama WDC Marvell USB. Untuk mengoperasikan utilitas ini, terdapat satu syarat mutlak: perangkat keras harus dapat dikenali oleh sistem operasi host (Windows/Linux). Indikator paling mendasar adalah drive wajib muncul di dalam menu Device Manager. Jika komponen sirkuit pengontrol USB pada drive mengalami kerusakan total sehingga tidak terdeteksi sama sekali oleh sistem operasi, maka utilitas WDC Marvell USB tidak dapat diakses atau digunakan.

TANTANGAN UTAMA PADA JALUR NATIVE USB

Mengapa penanganan kasus kerusakan berat (severe bad sectors atau firmware corruption) sangat sulit dilakukan jika kita tetap bertahan menggunakan jalur native USB? Berikut adalah keterbatasan protokolnya:

• Ketiadaan Kontrol Arsitektur Sirkuit: Saat menggunakan koneksi USB murni, teknisi tidak memiliki kendali penuh atas manajemen daya dan instruksi dasar sirkuit. Anda tidak dapat melakukan pemutusan/penyalaan daya (power off/on) secara terprogram, eksekusi soft reset, hard reset, atau instruksi pengabaian sektor rusak (skipping bad sectors) secara fleksibel.
• Gejala Disk Hang / Stuck: Ketika kepala baca (head) membentur area bad sector atau bad track, mikrokontroler internal hard disk akan terus mencoba membaca area tersebut berulang kali tanpa henti. Kondisi ini menyebabkan jalur komunikasi USB terkunci, drive berstatus sibuk (busy) dalam waktu lama, komputer hang, atau koneksi terputus mendadak (disconnection). Hal ini menurunkan efisiensi dan mempercepat kerusakan mekanis pada head.
• Solusi Mutakhir: Untuk mengatasi kebuntuan tersebut, teknisi harus melakukan modifikasi perangkat keras dengan mengonversi antarmuka USB menjadi antarmuka SATA. Konversi ini memungkinkan drive dihubungkan langsung ke kartu sirkuit MRT hardware (seperti MRT Express atau MRT Ultra). Keuntungannya:
  • Kita bisa memanipulasi parameter penanganan eror (timeout, reset command) pada utilitas DE (Data Extractor).
  • Kita dapat mengakses area firmware (System Area) secara langsung untuk melakukan perbaikan modul yang korup sebelum proses kloning data dimulai.

BAGIAN 1: METODE KONVERSI ANTARMUKA USB MENJADI SATA

Terdapat dua metode utama yang biasa digunakan di laboratorium data recovery untuk mengubah jalur komunikasi USB menjadi SATA.

Metode 1: Subtitusi Papan PCB (Ganti PCB Total)

Metode ini adalah cara paling aman dan bersih, namun membutuhkan investasi berupa ketersediaan suku cadang PCB SATA donor yang kompatibel.

1. Identifikasi Nomor PCB: Periksa nomor papan PCB USB bawaan drive pasien (tercetak di permukaan sirkuit, biasanya dimulai dengan angka 2060-8XXXXX-XXX).
2. Pencarian PCB Donor: Cari papan PCB dengan antarmuka SATA yang memiliki arsitektur kompatibel dan menggunakan chip MPU (Main Processing Unit/prosesor utama) dari rumpun yang sama.
3. Migrasi Data ROM (Fisik):
   • Gunakan stasiun solder uap (hot air gun) pada suhu berkisar 350°C – 380°C.
   • Lepaskan chip ROM (biasanya chip berkaki 8/U12) dari PCB USB pasien.
   • Solder kembali chip ROM tersebut ke posisi yang sesuai di PCB SATA donor.
4. Migrasi Data ROM (Software/Alat Programmer):
   • Alternatif: Jika tidak ingin melepas chip secara fisik, Anda dapat membaca isi kode ROM menggunakan alat external programmer.
   • Simpan file biner (.bin) tersebut ke komputer, lalu tulis ulang (write) file tersebut ke chip ROM di PCB SATA donor menggunakan modul penulisan ROM pada software MRT.
5. Finishing: Pasang papan PCB SATA donor ke bodi hard disk pasien secara presisi.

Metode 2: Solder Jalur Sinyal SATA (Jumpering Wire)

Metode ini dipilih jika Anda tidak memiliki papan PCB donor yang cocok. Metode ini memerlukan keahlian menyolder tingkat tinggi di bawah mikroskop.

1. Lokasi Titik Jalur Bus Data: Cari empat titik pinout krusial pada permukaan sirkuit PCB USB. Titik-titik ini adalah jalur komunikasi data berkecepatan tinggi, yaitu: E71, E72, E73, dan E75.
2. Pelepasan Komponen Isolasi (Kapasitor):
   • Gunakan solder uap untuk mencabut empat komponen kapasitor kecil penyeimbang sirkuit yang terhubung langsung pada jalur titik E71, E72, E73, dan E75. Langkah ini wajib dilakukan untuk memutuskan jalur sinyal ke arah chip jembatan (bridge chip) USB bawaan.
   • Tips Tambahan Stabilitas: Pada skenario tertentu, proses penyalinan data kerap tidak stabil (kecepatan tiba-tiba turun menjadi nol, atau head mendadak macet secara periodik). Jika ini terjadi, lepaskan juga komponen filter berwarna merah muda (pink component) yang terletak di sekitar jalur sinyal tersebut guna meminimalkan interferensi sinyal induksi.
3. Konfigurasi Pinout pada Konektor SATA: Siapkan kepala port data SATA 7-pin yang sudah dipotong dari kabel SATA standar. Perlu dipahami bahwa Pin 1, Pin 4, dan Pin 7 pada kabel SATA adalah jalur massa (Ground/GND). Hubungkan kabel massa ini ke ground PCB. Untuk empat pin data utama, lakukan penyolderan kabel jumper tipis (enamelled wire) dengan konfigurasi presisi berikut:
   • Pin 2 (Transmit + / Tx+) dihubungkan ke titik E71
   • Pin 3 (Transmit – / Tx-) dihubungkan ke titik E72
   • Pin 5 (Receive – / Rx-) dihubungkan ke titik E73
   • Pin 6 (Receive + / Rx+) dihubungkan ke titik E75
4. Pengujian Sinyal: Pastikan panjang kabel jumper sependek mungkin (ideal kurang dari 5 cm) untuk menghindari pelemahan sinyal (signal attenuation). Sambungkan port SATA hasil modifikasi tersebut ke kartu MRT.

BAGIAN 2: DEKRIPSI DATA PASCA-KONVERSI SIRKUIT

Sebuah karakteristik penting dari hard disk eksternal WD USB (seperti seri My Passport) adalah adanya skema Enkripsi Perangkat Keras Otomatis yang dikendalikan oleh chip jembatan (bridge chip) USB (misalnya chip buatan Symwave, Initio, atau JMicron).

Ketika jalur komunikasi sukses diubah menjadi SATA, data mentah (raw data) yang dibaca oleh head akan berupa data acak yang terenkripsi. Sektor MBR, Partition Table, dan struktur file sistem tidak akan terbaca secara normal (tampak seperti sektor kosong atau karakter sampah).

Untuk membuka enkripsi ini:

1. Jalankan utilitas MRT Western Digital.
2. Akses menu fungsi dekripsi khusus (Decryption Tools).
3. Muat konfigurasi kunci dekripsi berdasarkan model chip jembatan yang sebelumnya tertanam di PCB USB asli pasien. Software MRT akan melakukan kalkulasi dekripsi secara instan di dalam memori saat proses pencitraan data berlangsung di Data Extractor.

BAGIAN 3: PROSEDUR PEMULIHAN KATA SANDI USER (PASSWORD RETRIEVAL)

Apabila enkripsi pada drive tersebut juga melibatkan kata sandi yang dipasang oleh pengguna (user-defined password via WD Security), Anda harus menjalankan prosedur pemulihan kata sandi dengan persiapan parameter sebagai berikut:

1. Deteksi Validasi Sektor Pertama (First User Sector)

Pada kondisi normal, sektor pertama pengguna (Sector 0) yang berhasil didekripsi dengan benar akan selalu diakhiri dengan penanda heksadesimal standar “55 AA”. Program pemecah kata sandi (password brute-forcer/retriever) pada MRT menggunakan penanda ini sebagai indikator keberhasilan.

Sistem akan mencoba berbagai kombinasi algoritma; jika sektor pertama menghasilkan kode penutup “55 AA”, artinya kunci yang ditemukan telah valid. Oleh sebab itu, Anda wajib mencentang opsi “Load HDD first sector”.

2. Pemuatan Berkas EDEK (Encrypted Data Encryption Key)

Ketika fitur keamanan WD Security diaktifkan, sirkuit drive tidak langsung mengunci data dengan kata sandi mentah pengguna. Sistem membuat sebuah modul enkripsi yang disebut EDEK. Modul EDEK inilah yang menyimpan kunci enkripsi utama dalam kondisi terenkripsi oleh kata sandi pengguna.

Untuk memecahkan kata sandi ini, file EDEK harus diekstrak terlebih dahulu dari modul firmware drive (biasanya berada di area System Area pada Modul 0025 atau area spesifik lainnya bergantung pada keluarga arsitektur HDD). Centang opsi “Load EDEK file” pada program dan arahkan ke file EDEK yang telah dicadangkan.

3. Alur Kerja Ekstraksi

Eksekusi pemulihan kata sandi tidak bisa dilakukan secara langsung pada jalur USB yang terkunci total. Skenario terbaik adalah mengonversi fisik drive ke SATA (Langkah di Bagian 1), membaca struktur data firmware untuk mengambil berkas EDEK dan sektor pertama yang terenkripsi, menyimpannya ke dalam direktori PC, lalu memproses kedua berkas tersebut pada modul pemulihan kata sandi MRT untuk memecahkan sandi akses data pasien.

⚠️ PERNYATAAN KEAMANAN & RISIKO (DISCLAIMER): Seluruh instruksi dalam dokumen ini ditujukan hanya untuk keperluan pendidikan dan penanganan teknis profesional. Tindakan modifikasi sirkuit, penyolderan komponen mikro, dan manipulasi firmware melibatkan risiko tinggi berupa kerusakan permanen pada piringan magnetik (platter) atau komponen elektronik jika dilakukan tanpa keahlian khusus. Selalu lakukan dokumentasi dan salinan cadangan (backup) data mentah sebelum melakukan modifikasi fisik.
