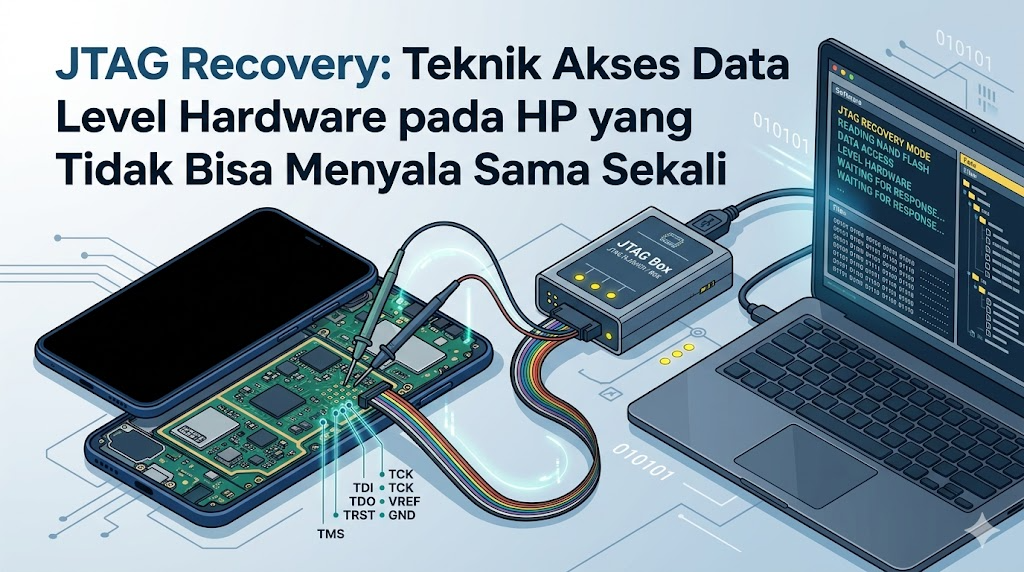

JTAG Recovery: Teknik Akses Data Level Hardware pada HP yang Tidak Bisa Menyala Sama Sekali

JTAG recovery adalah salah satu teknik akses data tingkat hardware yang digunakan ketika ponsel tidak bisa menyala, boot loop berat, atau tidak lagi bisa dibaca lewat metode normal. Teknik ini memanfaatkan jalur test point pada motherboard untuk mengakses memori secara langsung, sehingga data masih bisa diekstrak meskipun sistem operasi tidak dapat dijalankan.

Dalam dunia data recovery dan forensik mobile, JTAG sering diposisikan sebagai opsi lanjutan sebelum chip-off. Alasannya sederhana: selama jalur akses dan kondisi papan masih memungkinkan, teknisi bisa mencoba membaca data tanpa melepas chip memori dari board, yang secara teori lebih aman dibanding pembongkaran ekstrem.

Apa Itu JTAG Recovery

JTAG adalah singkatan dari Joint Test Action Group, yaitu standar yang awalnya dirancang untuk testing dan debugging perangkat elektronik. Pada smartphone, jalur ini dapat dipakai untuk berkomunikasi dengan komponen internal tertentu, termasuk memori, dengan cara yang jauh lebih langsung daripada akses melalui sistem operasi.

Dalam konteks recovery, JTAG berarti membuka akses ke level hardware ketika perangkat tidak responsif. Jika ponsel tidak bisa dinyalakan sama sekali tetapi motherboard masih menyisakan jalur yang sehat, teknisi bisa mencoba membaca isi memori melalui test access port.

Karena sifatnya yang sangat teknis, JTAG tidak identik dengan “colok alat lalu data keluar”. Proses ini membutuhkan pembongkaran perangkat, identifikasi titik koneksi, penyolderan mikroskopis, dan pemahaman arsitektur board agar komunikasi ke memori benar-benar berhasil.

Mengapa Dipakai Saat HP Mati Total

Ketika HP tidak bisa menyala, masalahnya belum tentu hilangnya data. Bisa jadi yang rusak hanya power rail, IC charging, CPU path, atau komponen pendukung boot, sementara media penyimpanan internal masih utuh. Di sinilah JTAG menjadi relevan, karena ia mencoba melewati lapisan yang gagal itu dan langsung membaca memori.

Teknik ini berguna untuk kasus-kasus seperti papan terendam, terbakar ringan, short circuit, atau kerusakan logic board yang membuat boot normal mustahil. Dalam situasi seperti itu, penyelamatan data lebih penting daripada menghidupkan kembali ponsel secara fungsional.

Dari sudut pandang forensik, JTAG juga menarik karena dapat membantu memperoleh physical image dari memori. Physical image ini memberi peluang lebih besar untuk analisis lanjutan dibanding sekadar ekstraksi file biasa, terutama saat struktur data masih perlu direkonstruksi setelah kerusakan perangkat.

Cara Kerja Teknis

Tahap pertama adalah membuka perangkat dan mengidentifikasi jalur test point atau pinout yang sesuai. Setelah itu, teknisi menyolder kawat halus atau adapter khusus ke titik-titik yang diperlukan agar koneksi ke port JTAG dapat terbentuk.

Setelah koneksi stabil, perangkat JTAG atau reader akan mencoba berkomunikasi dengan memori pada board. Jika berhasil, data mentah dari chip penyimpanan dapat dibaca dan disalin ke media lain untuk dianalisis lebih lanjut.

Pada perangkat modern yang menggunakan eMMC atau eMCP, JTAG sering berjalan berdampingan dengan teknik lain seperti ISP dan EDL. Beberapa pelatihan recovery bahkan menggabungkan ketiganya karena tidak semua kasus bisa diselesaikan dengan satu metode saja.

Data Apa yang Bisa Diselamatkan

Data yang sering menjadi target utama adalah foto, video, kontak, pesan, dokumen, log aplikasi, dan data pengguna lain yang tersimpan di partisi internal. Dalam banyak kasus, isi user data partition masih bisa diekstrak jika chip memori berhasil dibaca dengan benar.

Pada perangkat forensik, data fisik yang diambil dari memori juga bisa mencakup artefak sistem, cache, metadata aplikasi, dan jejak penggunaan yang relevan untuk investigasi. Artinya, nilai JTAG tidak hanya untuk pemulihan file pribadi, tetapi juga untuk analisis forensik yang lebih luas.

Namun hasilnya sangat bergantung pada kondisi chip dan integritas papan. Jika memori sudah rusak berat, data yang berhasil diambil bisa parsial, korup, atau memerlukan rekonstruksi tambahan sebelum benar-benar dapat digunakan.

Kelebihan dan Batasan

Kelebihan utama JTAG adalah ia bisa dipakai ketika metode software gagal total. Selama jalur hardware masih memungkinkan, ada peluang untuk mengambil data tanpa harus langsung melepas chip dari papan. Bagi banyak kasus, itu berarti risiko lebih rendah dibanding chip-off.

Batasannya juga jelas. Tidak semua perangkat memiliki akses JTAG yang mudah dijangkau, dan pada ponsel baru titik test point bisa sangat kecil atau bahkan tidak praktis untuk dipakai. Selain itu, kesalahan solder atau pinout yang keliru bisa memperburuk kerusakan yang sudah ada.

JTAG juga bukan solusi instan. Butuh kemampuan microsoldering, pemetaan board, alat baca yang sesuai, serta pengalaman membaca hasil dump agar data bisa dipulihkan dengan benar. Karena itu, teknik ini umumnya hanya dilakukan oleh lab recovery atau forensik yang memang terbiasa bekerja di level hardware.

JTAG, ISP, dan Chip-Off

Dalam praktik modern, JTAG sering dibandingkan dengan ISP dan chip-off. ISP biasanya mengakses memori langsung di papan tanpa melepas chip, sedangkan chip-off adalah langkah ekstrem dengan melepas chip dari board lalu membacanya terpisah.

Jika perangkat masih cukup stabil, banyak teknisi akan memilih metode yang paling minim risiko terlebih dahulu. JTAG bisa menjadi jalan tengah yang baik ketika software recovery tidak mampu membantu, tetapi chip-off belum perlu dilakukan.

Pilihan metode biasanya ditentukan oleh kondisi fisik papan, jenis memori, dan tingkat kerusakan. Semakin parah kerusakannya, semakin besar kemungkinan teknisi harus berpindah dari JTAG ke ISP atau bahkan chip-off.

Implikasi untuk Recovery Data

Bagi pemilik HP mati total, JTAG memberi harapan bahwa data belum tentu hilang. Jika media penyimpanan masih sehat, foto keluarga, kontak penting, dokumen kerja, dan data aplikasi bisa tetap diselamatkan melalui akses hardware.

Bagi laboratorium recovery, teknik ini menuntut prosedur yang rapi dan disiplin tinggi. Keberhasilan tidak hanya ditentukan oleh alat, tetapi juga oleh kemampuan membaca kondisi board, menentukan titik koneksi, dan mengekstrak data tanpa membuat kerusakan tambahan.

Pada akhirnya, JTAG recovery menunjukkan bahwa kegagalan menyala bukan berarti kegagalan total data. Di level hardware, masih ada peluang untuk membuka jalur ke memori dan menyelamatkan informasi yang dianggap hilang.
