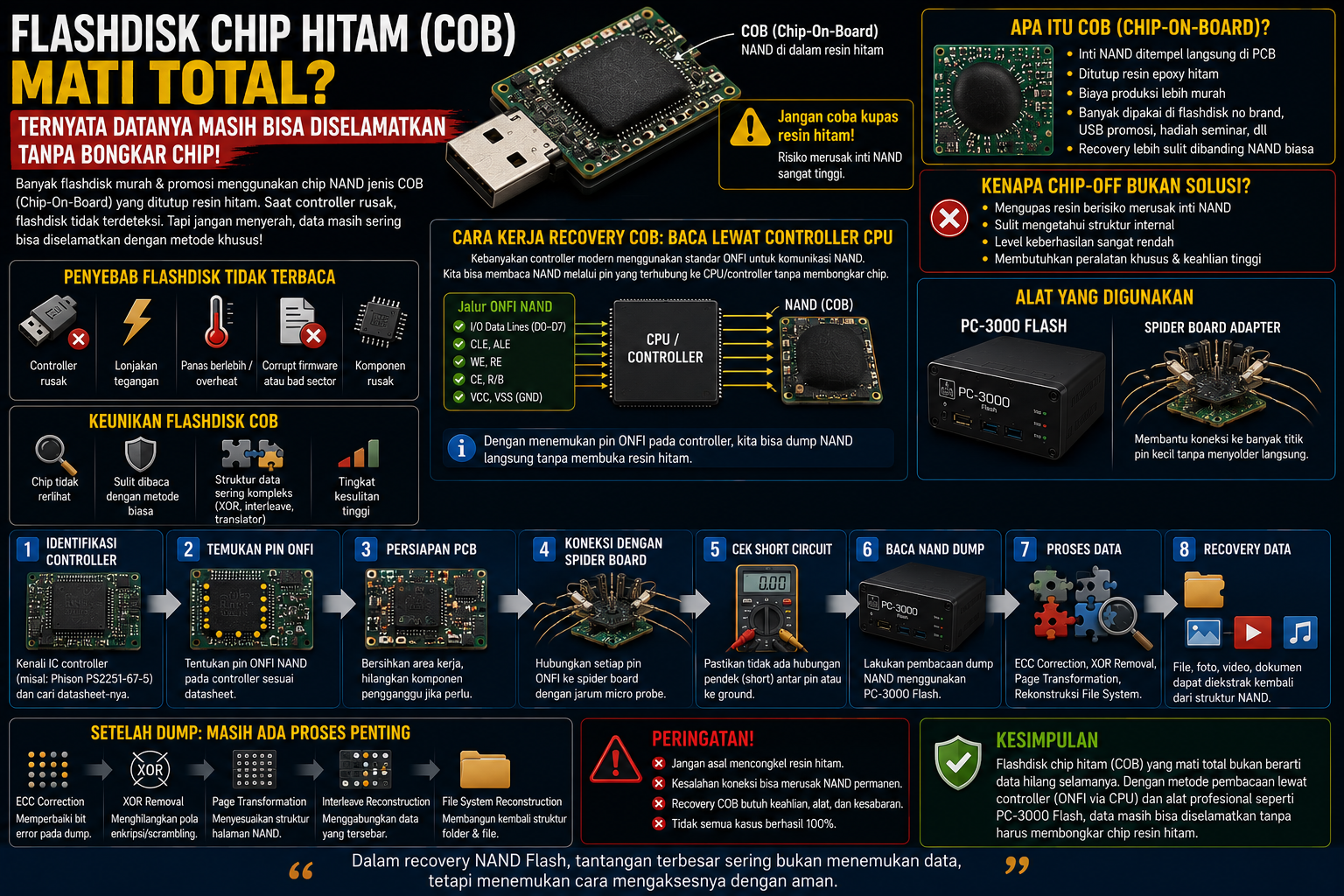

Flashdisk Chip Hitam (COB) Mati Total? Ternyata Datanya Masih Bisa Diselamatkan Tanpa Bongkar Chip

Banyak orang langsung menyerah ketika flashdisk murah atau USB promosi tiba-tiba mati total. Tidak terdeteksi di komputer. Lampu mati. Bahkan kadang muncul sebagai Unknown USB Device. Masalahnya, ketika dibongkar, isi flashdisk justru terlihat aneh. Bukan chip NAND biasa.

Tidak ada IC memori besar seperti pada flashdisk umumnya yang terlihat hanya gumpalan resin hitam kecil menempel di PCB. Sebagian teknisi pemula menganggap ini akhir dari segalanya. “Chip-nya ketutup lem hitam, berarti tidak bisa direcovery.”

Padahal kenyataannya, data masih sering bisa diselamatkan, bahkan pada flashdisk jenis ini. Namun metode recovery-nya sangat berbeda dibanding NAND biasa. Menurut studi kasus dari ACE Lab, perangkat berbasis COB (Chip-On-Board) membutuhkan pendekatan unik karena proses chip-off biasa justru bukan solusi terbaik.

Apa Itu COB (Chip-On-Board)?

COB atau Chip-On-Board adalah metode pembuatan flashdisk di mana chip NAND tidak dikemas dalam IC biasa.

Sebaliknya, inti NAND langsung ditempel ke PCB lalu ditutup lapisan resin hitam (epoxy coating).

Teknik ini banyak dipakai pada:

Flashdisk murah/no brand
USB promosi perusahaan
Flashdisk hadiah seminar
Beberapa storage murah dari marketplace

Tujuannya sederhana: menekan biaya produksi. Tetapi efek sampingnya, recovery data menjadi jauh lebih sulit ketika controller rusak.

Kenapa COB Sangat Sulit Direcovery?

Masalah utama COB ada pada desain fisiknya.

Pada NAND biasa, teknisi bisa:

Lepas chip → baca NAND → reconstruct data

Namun pada COB, inti NAND tersembunyi di bawah resin hitam.

ACE Lab menjelaskan bahwa mencoba mengupas lapisan hitam secara manual sangat berisiko, karena sedikit kesalahan bisa langsung merusak inti NAND di bawahnya. Bahkan ketika lapisan berhasil dibuka, pembacaan data belum tentu bisa dilakukan dengan normal.

Ibarat mencoba membuka telur menggunakan palu.

Salah sedikit, isi di dalamnya bisa ikut hancur.

Ternyata Chip-Off Justru Bukan Solusinya

Ini bagian paling menarik.

Pada banyak kasus COB, melepas chip bukan metode yang direkomendasikan.

Kenapa?

Karena ACE Lab menemukan pendekatan lain yang jauh lebih aman:

Membaca NAND melalui controller CPU langsung.

Bagaimana caranya?

Karena banyak controller modern tetap mengikuti standar komunikasi ONFI (Open NAND Flash Interface).

Artinya, jalur komunikasi NAND seperti:

I/O data lines
ALE
CLE
WE
RE
CE
R/B
VCC & GND

masih bisa diakses melalui pin tertentu pada CPU/controller USB. Jadi teknisi tidak perlu membongkar inti NAND secara langsung.

Jadi Recovery Dilakukan Lewat Controller?

Benar.

ACE Lab menunjukkan studi kasus menggunakan controller Phison PS2251-67-5 pada flashdisk COB.

Alih-alih mengupas chip NAND, teknisi mencari datasheet controller, lalu mengidentifikasi pin yang terhubung ke NAND internal.

Setelah itu dilakukan koneksi manual menggunakan titik-titik pin tertentu untuk membaca dump NAND secara langsung melalui controller.

Sederhananya:

Jika chip NAND ibarat ruangan terkunci, teknisi tidak membobol tembok—tetapi mencari pintu servis tersembunyi.

Spider Board: Alat yang Sering Dipakai Profesional

Untuk kasus seperti ini, laboratorium recovery profesional biasanya menggunakan Spider Board Adapter.

Fungsinya membantu menghubungkan banyak titik kecil pada PCB menggunakan jarum mikro presisi tanpa perlu menyolder langsung ke inti chip.

ACE Lab menjelaskan bahwa Spider Board memang dirancang khusus untuk menangani kasus sulit seperti:

Monolith microSD
COB NAND
NAND tanpa pin terlihat
eMMC dengan controller rusak

Dengan alat ini, teknisi bisa melakukan pembacaan NAND melalui jalur komunikasi internal controller.

Kenapa Recovery COB Tidak Bisa Asal Colok?

Ini kesalahan yang sering terjadi.

Banyak orang berharap:

“Colok alat → scan → recover.”

Padahal pada COB recovery, teknisi sering harus:

Mengidentifikasi controller terlebih dahulu
Mencari datasheet pinout CPU
Membersihkan komponen pengganggu pada PCB
Menentukan jalur ONFI NAND
Menghubungkan titik menggunakan jarum mikro
Menghindari short circuit
Baru membaca NAND dump

ACE Lab bahkan menekankan pentingnya pengecekan hubungan pendek (short circuit) sebelum pembacaan dilakukan agar NAND tidak mengalami kerusakan tambahan.

Setelah Dump Berhasil, Ternyata Masih Belum Selesai

Membaca dump NAND hanyalah awal.

Setelah itu biasanya masih perlu:

1. ECC Correction

Memperbaiki bit error pada dump NAND.

2. XOR Removal

Menghapus pola scrambling dari controller.

3. Page Transformation

Menyesuaikan struktur NAND internal.

4. File System Reconstruction

Menyusun kembali data pengguna agar folder dan file bisa normal.

Pada banyak kasus, file terlihat acak sebelum proses ini selesai dilakukan.

Jadi, Flashdisk COB Mati Total Masih Bisa Direcovery?

Jawabannya: sering kali masih bisa—asal inti NAND belum rusak fisik.

Namun yang perlu dipahami, recovery COB bukan pekerjaan sederhana.

Kadang teknisi harus bekerja di bawah mikroskop, menyambungkan banyak titik kecil satu per satu, lalu menganalisis struktur NAND secara manual.

Karena dalam recovery NAND Flash profesional, tantangan terbesar sering bukan menemukan data—tetapi mencari cara mengakses chip yang bahkan “tidak terlihat.”

Dan pada flashdisk COB, satu kesalahan kecil saat probing jalur bisa menjadi pembeda antara:

“data berhasil kembali” atau “NAND benar-benar mati.”

Referensi

ACE Lab Support Blog – PC-3000 Flash. How to Recover Data from the NAND Flash Drives with the COB (Chip on Board) Memory Chips ACE Lab Support Blog Article
ACE Lab Spider Board Overview – Spider Board Adapter for Monolith Recovery
PC-3000 Flash Technical Overview – NAND direct access & monolith recovery methods
