Kategori: Dokumentasi Sistem & Pemulihan Data (Data Recovery)
Target Pembaca: Teknisi Data Recovery Profesional, Analis Forensik Digital, dan Teknisi Perbaikan Firmware Hard Disk
Tingkat Kesulitan: Tingkat Lanjut (Advanced)
PENDAHULUAN & LATAR BELAKANG TEKNIS
Pada proses pemulihan data hard disk Seagate keluarga F3 (termasuk lini Barracuda, Laptop Thin, dan SSHD), teknisi sering kali menghadapi situasi di mana drive terkunci total atau gagal melakukan inisialisasi akibat kerusakan firmware di dalam area System Area (SA). Salah satu gejala yang paling sering ditemui adalah status drive yang terus-menerus sibuk (Busy / BSY) atau mengeluarkan pesan kesalahan berulang pada jendela Terminal ASCII (seperti galat LED:000000CC atau SIM Error).
Ketika jalur komunikasi normal terputus atau terkunci, pengembang MRT Lab menyediakan sebuah teknik manipulasi perangkat keras tingkat lanjut yang dikenal sebagai Teknik Hubung Singkat (Short-Circuit Method). Artikel ini akan membahas secara mendalam mengenai fungsi, titik koordinat sirkuit, langkah demi langkah eksekusi, serta solusi pemulihan data saat membaca dan menulis ROM pada kondisi darurat tersebut.

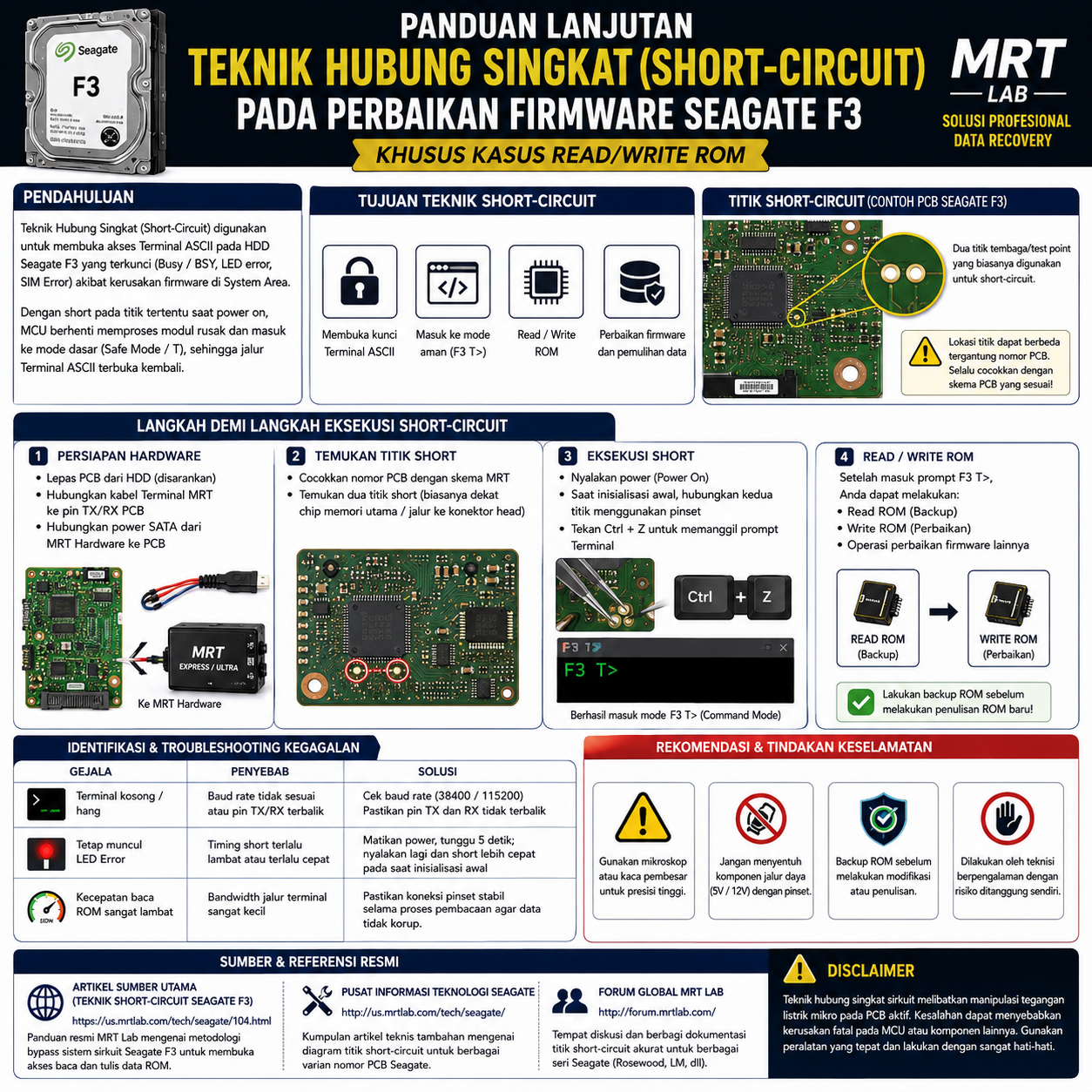

BAB I: MEMAHAMI TEORI DAN TUJUAN TEKNIK HUBUNG SINGKAT
1.1 Mengapa Hubung Singkat Diperlukan?
Ketika hard disk dinyalakan, prosesor utama (MCU) pada papan PCB akan langsung membaca kode inisialisasi awal dari chip ROM, kemudian melanjutkan pembacaan modul firmware subsistem yang berada di piringan magnetik (platter). Jika modul firmware di piringan tersebut korup atau rusak parah, MCU akan mengalami looping error atau macet (stuck), yang berakibat pada penguncian jalur perintah Diagnostic Command (Terminal ASCII).
Dengan melakukan hubung singkat (short-circuit) pada titik jalur data tertentu di PCB saat drive dinyalakan, kita sengaja memutus komunikasi antara MCU dan piringan magnetik/chip ROM untuk sementara waktu. Hal ini memaksa MCU untuk berhenti memproses modul yang rusak dan masuk ke dalam mode dasar (Safe Mode / Command Prompt Mode /T), sehingga jalur Terminal ASCII terbuka kembali untuk menerima perintah perbaikan.
1.2 Titik Sinyal Utama (Read/Write Points)
Teknik ini umumnya menyasar jalur bus data komunikasi kapiler antara prosesor dan sirkuit baca/tulis, yang sering disebut sebagai titik Read/Write Channel Channel (Read Gate / Write Gate) atau titik komunikasi memori penyangga. Pada papan PCB Seagate F3, titik ini biasanya berupa dua lubang tembaga kecil (test points) yang terletak berdekatan, atau pin sirkuit terintegrasi yang jalurnya mengarah ke area konektor head.
BAB II: LANGKAH DEMI LANGKAH EKSEKUSI HUBUNG SINGKAT (SHORT-CIRCUIT)
Prosedur ini membutuhkan konsentrasi tinggi dan alat bantu seperti pinset berujung lancip konduktif atau kabel jumper mikro.
Langkah 1: Persiapan Hardware dan Koneksi Terminal
- Lepaskan papan PCB dari bodi mekanis hard disk (opsional, namun sangat disarankan bagi pemula untuk menghindari goresan head saat piringan berputar tanpa kendali). Jika tidak dilepas, Anda bisa mengganjal konektor motor/head menggunakan kertas isolator tipis.
- Hubungkan kabel Terminal MRT (adapter serial COM) ke pin terminal TX/RX pada PCB Seagate.
- Hubungkan kabel daya SATA dari kartu hardware MRT (Express/Ultra) ke PCB.
Langkah 2: Menentukan Titik Short-Circuit yang Tepat
- Buka skema dokumentasi MRT untuk mencocokkan nomor PCB Anda (misalnya nomor PCB 100717520, 100617465, dll).
- Cari dua titik tembaga bertanda khusus untuk jalur short (biasanya terletak di dekat chip memori utama atau di jalur antara MCU dan konektor sirkuit bodi).
Langkah 3: Eksekusi Penguncian Sirkuit
- Posisikan ujung pinset tajam tepat di atas kedua titik short tersebut, namun jangan ditekan dahulu.
- Nyalakan daya (Power On) pada utilitas MRT Western Digital/Seagate.
- Tepat pada hitungan detik pertama saat daya masuk (atau saat teks inisialisasi awal muncul di log terminal), hubungkan (short/satukan) kedua titik tersebut menggunakan pinset.
- Tekan tombol kombinasi Ctrl + Z pada papan ketik komputer untuk memanggil perintah prompt terminal.
- Jika berhasil, Terminal ASCII akan menampilkan tanda prompt perintah seperti F3 T> atau masuk ke mode aman tanpa menampilkan galat LED error.
Langkah 4: Operasi Pemulihan ROM (Read/Write)
Setelah masuk ke prompt F3 T>, sirkuit komunikasi sekarang berada di bawah kendali penuh software MRT:
- Membaca ROM (Read ROM): Anda kini dapat mengakses alat pembaca ROM pada menu MRT untuk mencadangkan kode asli chip ROM (.bin) ke komputer sebagai langkah pengamanan.
- Menulis ROM (Write ROM): Jika chip ROM mengalami kerusakan data (corrupted code), Anda bisa langsung menuliskan file ROM donor yang bersih atau ROM yang telah dimodifikasi melalui jalur komunikasi terminal ini tanpa perlu melepas chip menggunakan solder uap.
BAB III: IDENTIFIKASI DAN TROUBLESHOOTING KEGAGALAN
Melakukan teknik hubung singkat memiliki toleransi waktu (timing) yang sangat ketat. Berikut adalah panduan penanganan jika Anda gagal:
- Gejala 1: Terminal Tetap Kosong atau Hang
- Solusi: Periksa kembali kecepatan Baud Rate pada pengaturan terminal MRT (umumnya Seagate F3 menggunakan baud rate 38400 atau 115200). Pastikan pin TX dan RX tidak terbalik.
- Gejala 2: Drive Tetap Mengeluarkan LED Error
- Solusi: Detik penyatuan titik short terlalu lambat atau terlalu cepat. Matikan daya, tunggu 5 detik, nyalakan daya kembali, dan lakukan short dalam fraksi milidetik lebih cepat sebelum MCU memuat modul firmware utama.
- Gejala 3: Kecepatan Baca ROM Sangat Lambat
- Solusi: Hal ini wajar karena jalur komunikasi serial terminal memiliki pita lebar (bandwidth) yang kecil. Pastikan koneksi pinset tetap stabil selama proses pembacaan agar transfer data tidak korup di tengah jalan.
BAB IV: REKOMENDASI DAN TINDAKAN KESELAMATAN KLAUSUL KERJA
⚠️ PERNYATAAN KEAMANAN & BATAS TANGGUNG JAWAB (DISCLAIMER):
Teknik hubung singkat sirkuit melibatkan manipulasi tegangan listrik mikro pada papan PCB aktif. Jika ujung pinset meleset dan menyentuh komponen jalur daya utama (seperti jalur 5V atau 12V), hal tersebut dapat mengakibatkan kerusakan fatal berupa terbakarnya prosesor utama (MCU) atau chip pre-amplifier pada head hard disk. Teknisi wajib menggunakan kaca pembesar atau mikroskop sirkuit selama proses eksekusi.
SUMBER VALIDASI DAN REFERENSI RESMI
Dokumen instruksi dan panduan penanganan teknis ini disusun berdasarkan dokumentasi resmi laboratorium pengembang perangkat data recovery MRT Lab (mrtlab.com):
- Artikel Sumber Utama (Teknik Short-Circuit Seagate F3):
- Tautan Akses: https://us.mrtlab.com/tech/seagate/104.html
- Deskripsi: Panduan basis data knowledge asli dari teknisi MRT Lab yang merinci metodologi bypass sistem sirkuit Seagate F3 untuk membuka akses baca dan tulis data ROM.
- Pusat Informasi Teknologi Perbaikan Seagate (Seagate Tech Support):
- Tautan Akses: http://us.mrtlab.com/tech/seagate/
- Deskripsi: Repositori kumpulan artikel teknis tambahan mengenai diagram titik potret short-circuit untuk berbagai varian nomor papan PCB Seagate dari generasi lama hingga arsitektur modern.
- Forum Global Pengguna Alat Data Recovery MRT:
- Tautan Akses: http://forum.mrtlab.com/
- Deskripsi: Wadah diskusi interaktif berskala internasional tempat para praktisi membagikan foto dokumentasi letak titik short-circuit yang akurat untuk seri Seagate Rosewood dan LM jika tidak tercantum pada panduan standar.
