Compact Flash Mati atau Tidak Terbaca? Ternyata Recovery Controller SM2234H Tidak Semudah Colok Alat

Banyak orang berpikir recovery data pada Compact Flash (CF Card) atau media berbasis NAND cukup dilakukan dengan membaca chip lalu file akan langsung muncul.

Padahal kenyataannya, pada beberapa controller tertentu, terutama Silicon Motion SM2234H, proses recovery jauh lebih rumit dibanding yang dibayangkan.

Ironisnya, banyak teknisi pemula justru gagal mendapatkan hasil recovery yang benar karena melakukan langkah yang terlihat “masuk akal”, tetapi sebenarnya salah secara teknis. Akibatnya, file hasil recovery menjadi rusak, folder berantakan, atau bahkan data terlihat kosong meskipun chip NAND berhasil dibaca. Menurut studi kasus ACE Lab, controller SM2234H memiliki metode penyimpanan data yang cukup unik sehingga membutuhkan algoritma recovery khusus agar data pengguna bisa kembali tersusun dengan benar.

Kenapa Controller SM2234H Sering Membingungkan?

Controller Silicon Motion SM2234H termasuk salah satu controller populer pada Compact Flash card, terutama model dengan performa baca tulis tinggi.

Yang membuat controller ini berbeda adalah cara penyimpanan datanya.

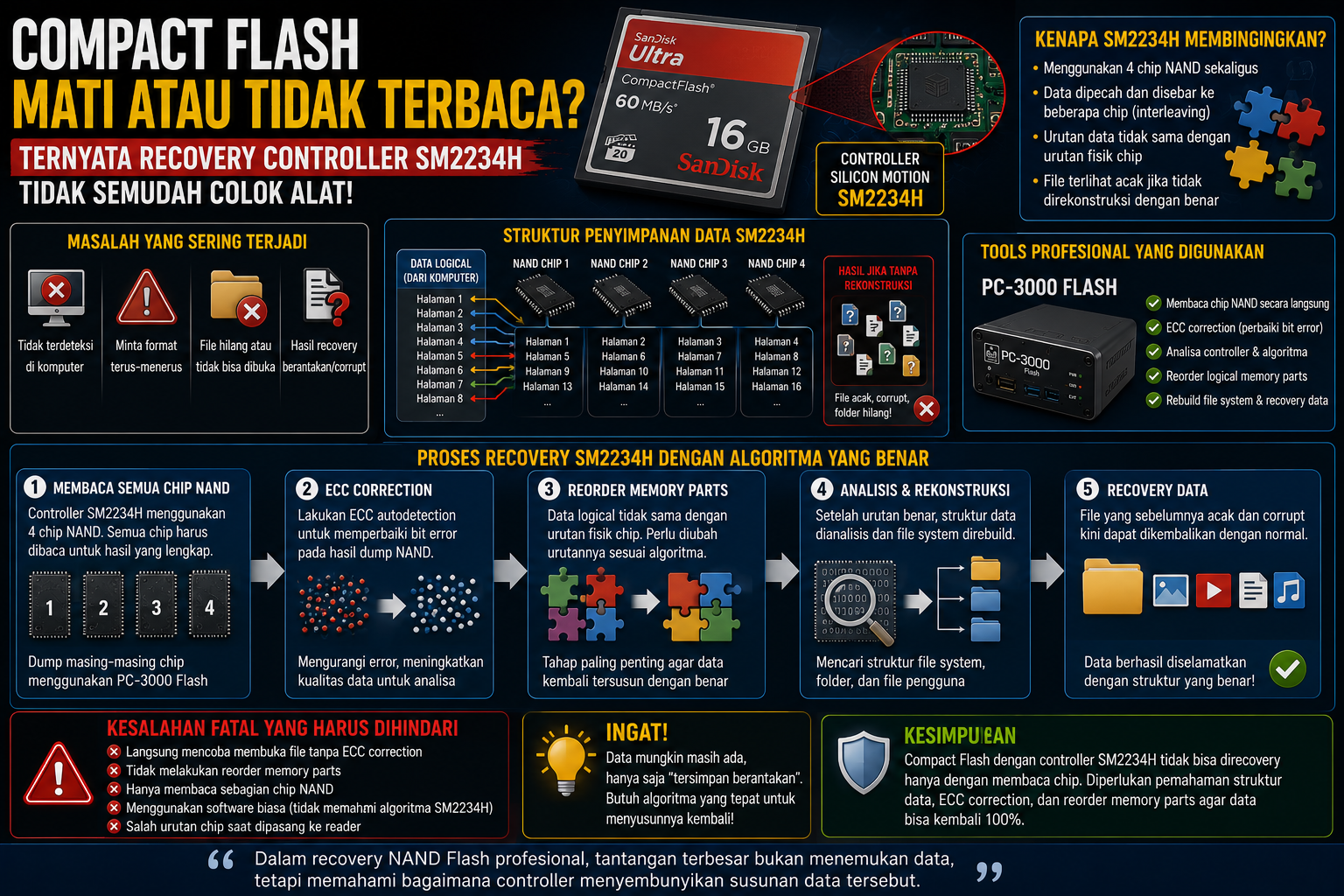

SM2234H biasanya bekerja menggunakan empat chip NAND fisik sekaligus untuk meningkatkan kecepatan transfer data. Namun controller tidak menyimpan data secara sederhana atau berurutan pada satu chip. Sebaliknya, data dipecah lalu disebarkan ke beberapa chip secara bersamaan (interleaving).

Bayangkan seperti menyimpan satu buku ke empat rak berbeda.

Halaman 1 masuk rak A, halaman 2 rak B, halaman 3 rak C, halaman 4 rak D, lalu berulang terus.

Ketika semua rak dikumpulkan tanpa urutan yang tepat, isi buku terlihat acak dan tidak bisa dibaca.

Hal serupa terjadi pada recovery NAND berbasis SM2234H.

Kesalahan Fatal yang Sering Terjadi Saat Recovery

Menurut ACE Lab, salah satu kesalahan paling umum adalah langsung mencoba membaca file setelah dump NAND selesai, tanpa melakukan koreksi struktur data terlebih dahulu.

Akibatnya:

• Foto tidak bisa dibuka
• File corrupt
• Nama file aneh
• Struktur folder hilang
• Recovery terlihat gagal padahal data sebenarnya masih ada

Masalahnya bukan karena NAND rusak, tetapi karena data belum disusun ulang sesuai logika controller.

Ternyata Ada Tahapan Penting Sebelum File Bisa Terbaca

Pada recovery SM2234H, ada beberapa proses penting yang biasanya dilakukan teknisi recovery profesional.

1. Membaca Semua Chip NAND

Karena data tersebar di beberapa chip, semua NAND harus dibaca terlebih dahulu.

Jika ada satu chip yang belum terbaca dengan baik, hasil recovery dapat menjadi tidak lengkap atau rusak. Controller ini biasanya bekerja dengan empat physical memory chips, sehingga dump dari seluruh chip dibutuhkan sebelum rekonstruksi dilakukan.

2. ECC Correction: Membersihkan Bit Error

Tahap berikutnya adalah melakukan ECC autodetection.

Tujuannya untuk memperbaiki bit error pada dump NAND sebelum proses rekonstruksi data dilakukan.

Kenapa penting?

Karena sedikit error saja dapat membuat struktur file system rusak atau file menjadi corrupt. Sistem seperti PC-3000 Flash memang dirancang untuk membantu melakukan koreksi ECC secara otomatis sebelum proses recovery dilanjutkan.

3. Reorder Memory Parts (Tahap yang Sering Terlewat)

Ini bagian paling penting.

ACE Lab menjelaskan bahwa pada SM2234H, data logical memory tidak sama dengan urutan chip fisiknya.

Secara default, data tersusun dalam beberapa bagian (logical parts) yang harus diubah urutannya terlebih dahulu sebelum file bisa kembali normal. Jika urutan salah, file hasil recovery biasanya terlihat acak atau corrupt.

Sederhananya:

Data memang berhasil dibaca, tetapi masih tersusun seperti puzzle yang belum dirakit.

Kenapa Recovery Controller Ini Tidak Bisa Asal Software Gratis?

Banyak pengguna mencoba software recovery umum ketika CF Card rusak.

Masalahnya, software biasa hanya membaca hasil akhir file system.

Sementara pada kasus seperti SM2234H, teknisi harus memahami:

• ECC correction
• NAND splitting
• Byte interleave
• Reordering logical parts
• Controller behavior

Inilah alasan kenapa beberapa kartu memori terlihat “mati total”, padahal data masih ada—hanya saja susunannya belum dipahami oleh software biasa.

Tools Profesional yang Umumnya Digunakan

Untuk menangani kasus seperti ini, laboratorium recovery profesional biasanya menggunakan sistem seperti PC-3000 Flash.

Tools ini memungkinkan teknisi untuk:

• Membaca chip NAND langsung
• Melakukan ECC correction
• Menganalisis controller
• Mengatur ulang struktur interleave
• Merebuild logical image pengguna

Beberapa proses bahkan bisa dipercepat menggunakan database algoritma controller yang terus diperbarui berdasarkan studi kasus NAND terbaru.

Jadi, Compact Flash dengan Controller SM2234H Masih Bisa Direcovery?

Jawabannya: sering kali masih bisa, asalkan chip NAND masih sehat dan algoritmanya dipahami dengan benar.

Namun yang perlu dipahami, recovery pada controller seperti SM2234H bukan sekadar membaca chip lalu klik tombol recover.

Kadang teknisi harus:

• Membaca semua NAND dump
• Memperbaiki bit error
• Mengatur ulang urutan logical memory
• Menghilangkan struktur data acak
• Merebuild file system secara manual

Karena dalam recovery NAND Flash profesional, tantangan terbesar sering bukan menemukan data—tetapi memahami bagaimana controller menyembunyikan susunan data tersebut. Pada beberapa kasus, satu langkah kecil seperti salah urutan memory part bisa menjadi pembeda antara “data berhasil kembali” atau “semua file corrupt.”

Referensi

1. ACE Lab Support Blog – PC-3000 Flash. Compact Flash recovery. SM2234H Algorithm and Recovery Process ACE Lab Blog Article
2. PC‑3000 Flash Overview (IT‑SD)
3. PC‑3000 Flash Training Overview
