Bedah Arsitektur SED pada WD Palmer & Charger: Tantangan Bypass Enkripsi dan Optimasi Sinyal SATA

Dalam ekosistem data recovery modern, keluarga harddisk Western Digital (WD) USB—khususnya dari famili Palmer, Charger, Spyglass, dan Pebble—mempresentasikan tantangan teknis yang sangat kompleks. Pergeseran dari interface SATA standar ke desain Native USB bukan sekadar perubahan fisik port, melainkan perubahan fundamental pada arsitektur komunikasi data dan sistem keamanan tingkat hardware.

Arsitektur Native USB: Integrasi Bridge pada MCU

Pada seri PCB modern seperti 800067 (Palmer) atau 810003 (Charger), WD mengintegrasikan fungsi USB bridge langsung ke dalam MCU (Main Control Unit). Tidak ada chip jembatan terpisah yang dapat di-bypass dengan mudah.

Integrasi ini menciptakan kendala besar dalam proses pemulihan data:

• Putusnya Jalur Komunikasi SATA: Karena MCU berkomunikasi langsung melalui protokol USB, perintah standar SATA (ATA Commands) yang diperlukan untuk manipulasi firmware tingkat lanjut tidak dapat dikirimkan secara langsung melalui port USB.
• Keterbatasan Vendor Commands: Port USB sering kali memfilter atau membatasi Vendor Specific Commands (VSC) yang krusial untuk mengakses Service Area (SA).

Mekanisme Self-Encrypting Drive (SED) dan Tantangan Dekripsi

Semua harddisk WD USB modern adalah perangkat SED (Self-Encrypting Drive). Data yang ditulis ke piringan magnetik melalui enkripsi AES tingkat hardware secara real-time.

Tantangan utama muncul saat terjadi kerusakan pada PCB asli:

1. Unique Encryption Keys: Kunci dekripsi unik terikat pada kombinasi chip ROM dan MCU asli. Memindahkan piringan (platter) ke donor drive yang identik tidak akan memberikan akses ke data tanpa kunci asli tersebut.
2. Hardware-Locking: Jika MCU mengalami kegagalan fungsi, data pada sektor fisik menjadi tidak dapat didekripsi (semua sektor akan terbaca sebagai encrypted garbage), meskipun piringan dalam kondisi sempurna.

Kendala Teknis Modifikasi Manual: Impedansi dan Integritas Sinyal

Metode konvensional sering kali melibatkan “pembedahan” PCB USB dengan menyolder kabel SATA secara manual langsung ke jalur differential signaling pada board. Namun, metode ini sangat berisiko tinggi karena:

• Ketidakstabilan Impedansi: Jalur data SATA beroperasi pada frekuensi tinggi. Ketebalan timah solder dan panjang kabel yang tidak seragam akan mengubah impedansi jalur, menyebabkan noise elektrik dan data korupsi.
• Interferensi Sinyal: Tanpa pelindung (shielding) yang tepat, sinyal SATA sangat rentan terhadap interferensi elektromagnetik, yang berujung pada kegagalan akses saat menghadapi kasus bad sector parah atau slow responding bug.

Solusi Teknologi: Signal Equalizer & Three-Layer Design

Untuk mengatasi hambatan tersebut, kami menerapkan teknologi Signal Equalizer yang dirancang khusus untuk menjembatani jalur komunikasi tanpa merusak integritas hardware asli.

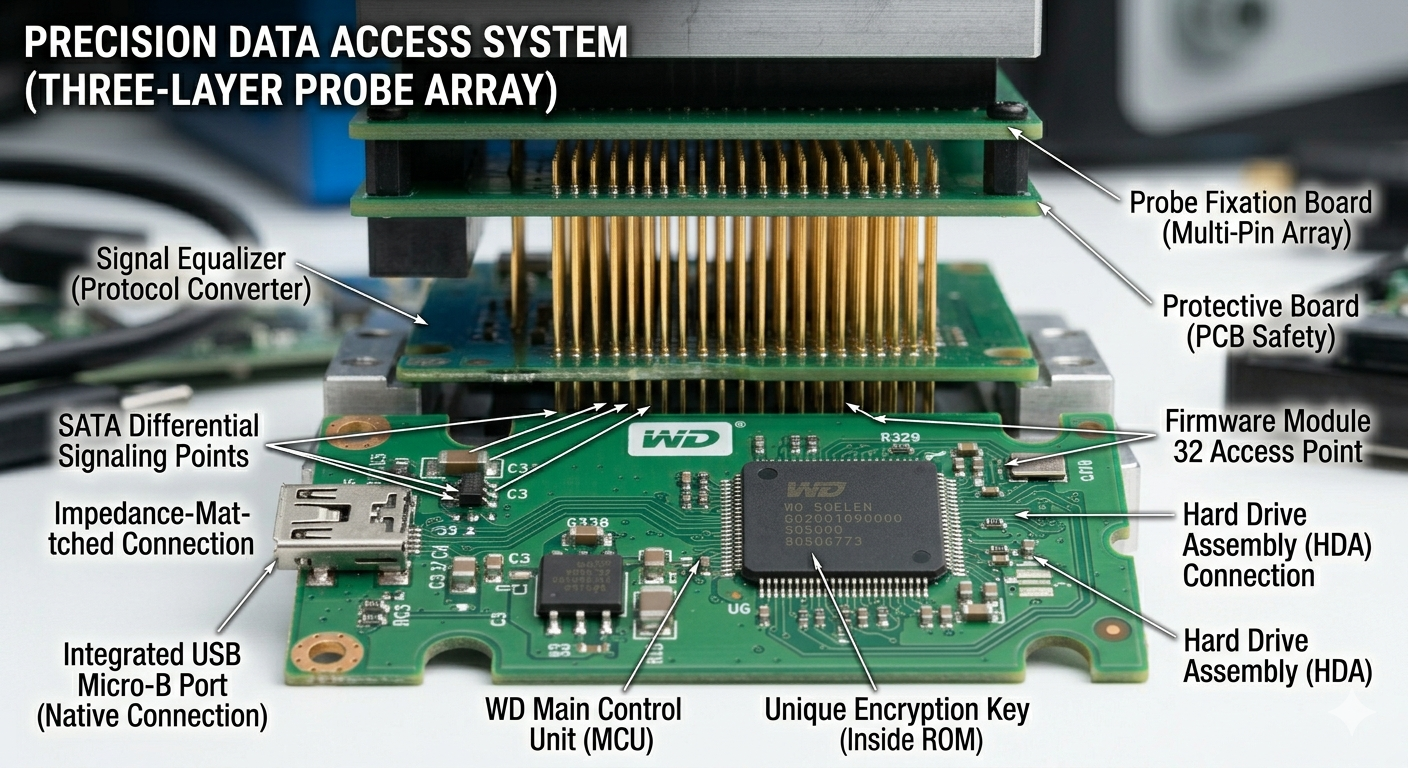

Optimalisasi Transmisi dengan Three-Layer Design

Sistem ini menggunakan desain tiga lapis terintegrasi untuk menjamin stabilitas transmisi:

1. Mainboard (Protocol Conversion): Berfungsi sebagai jembatan yang mengubah sinyal dari jalur komunikasi internal PCB menjadi protokol SATA murni yang stabil, memungkinkan pengiriman perintah ATA tanpa batasan USB.
2. Protective Board (Safety & Filtering): Bertindak sebagai buffer untuk memfilter gangguan arus dan menjaga sirkuit asli klien dari risiko lonjakan daya selama proses ekstraksi data.
3. Probe Fixation Board (Precision Access): Menggunakan sistem jarum (pogo pins) presisi tinggi untuk menyentuh titik transmisi sinyal pada PCB USB. Ini meniadakan kebutuhan untuk penyolderan, menjaga PCB tetap dalam kondisi orisinal, dan menjamin Matched Impedance untuk transfer data tanpa hambatan.

Akses Firmware dan Perbaikan Modul (SA)

Dengan sinyal yang telah distabilkan melalui Signal Equalizer, teknisi dapat mengakses Service Area (SA) dengan latensi rendah dan stabilitas tinggi. Hal ini memungkinkan kami untuk menangani masalah sistemik pada firmware WD, seperti:

• Relocation List Corruption (Modul 32): Memperbaiki tabel relokasi yang sering menyebabkan harddisk hang.
• Slow Responding Bug: Modifikasi modul firmware tertentu untuk memaksa drive tetap merespons saat menemui sektor yang lemah.
• T-List & G-List Management: Membersihkan daftar kerusakan untuk memaksa akses ke sektor data primer.

Kesimpulan

Keberhasilan dalam pemulihan data pada harddisk WD seri Palmer dan Charger tidak lagi bisa dicapai dengan metode trial-and-error. Pemahaman mendalam mengenai arsitektur SED dan penggunaan alat transmisi sinyal yang presisi seperti Signal Equalizer adalah standar baru yang wajib dipenuhi. Dengan pendekatan teknis ini, integritas data tetap terjaga, dan peluang keberhasilan pemulihan meningkat secara signifikan bahkan pada kasus kerusakan hardware yang paling menantang.
