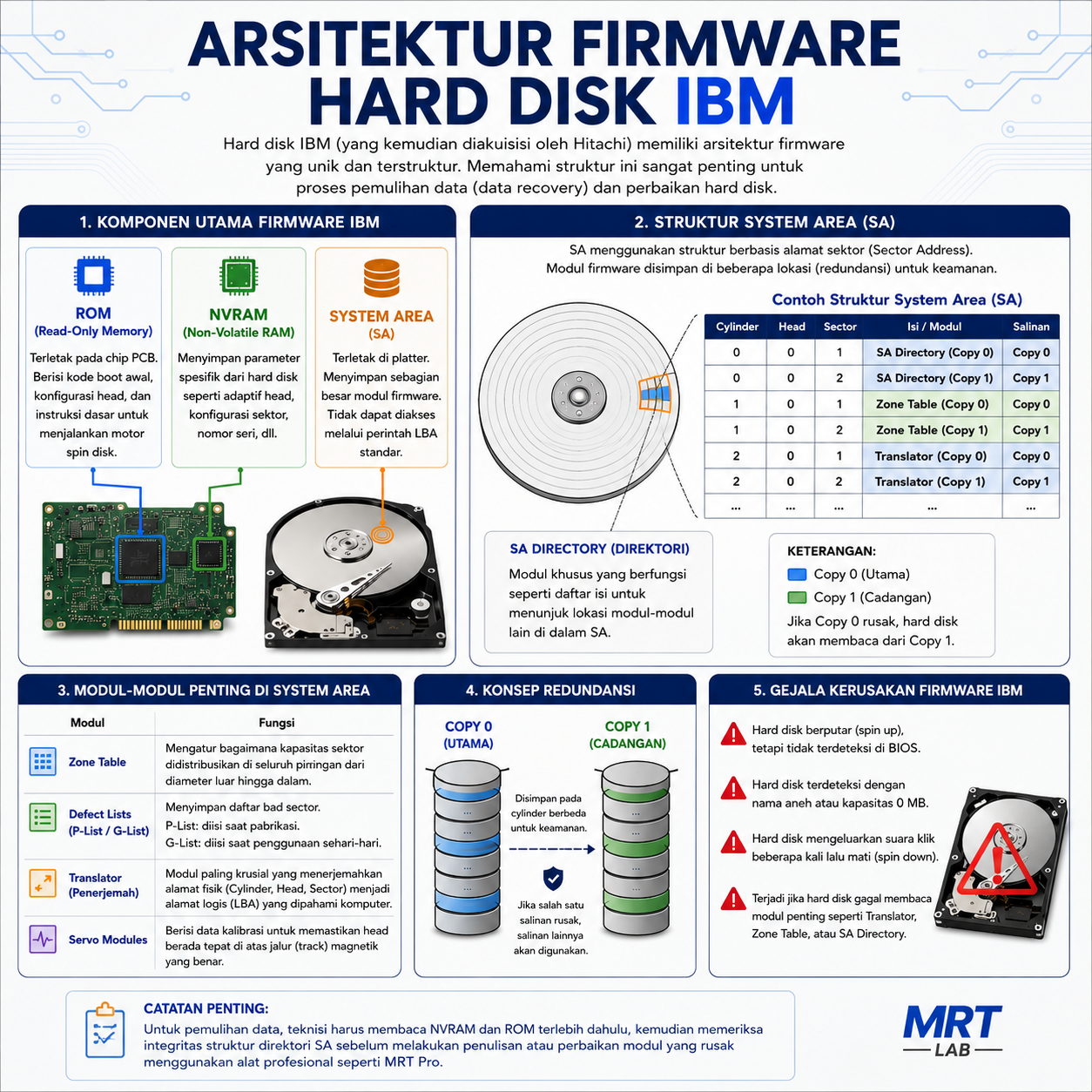

Arsitektur Firmware Hard Disk IBM/Hitachi & Referensi Pemulihan Data

Pendahuluan

Hard disk IBM, yang kemudian dikembangkan lebih lanjut oleh Hitachi, dikenal memiliki struktur firmware yang rapi dan khas dibandingkan merek lain. Pemahaman terhadap arsitektur ini sangat penting dalam proses analisis kerusakan serta pemulihan data profesional.

1. Bagian Utama Firmware IBM

Secara umum, firmware hard disk IBM terdiri dari tiga komponen utama:

• ROM (Read-Only Memory)
  ROM berada pada chip PCB dan berfungsi menyimpan kode boot awal, konfigurasi head baca/tulis, serta instruksi dasar untuk menjalankan motor hard disk.
• NVRAM (Non-Volatile RAM)
  Bagian ini menyimpan parameter khusus milik hard disk, seperti data adaptif head, konfigurasi sektor, hingga identitas perangkat seperti nomor seri.
• System Area (SA)
  Area sistem berada langsung di platter hard disk dan menjadi lokasi penyimpanan sebagian besar modul firmware. Area ini tidak bisa diakses menggunakan perintah LBA standar seperti area data biasa.

2. Struktur System Area dan Konsep RAM

IBM menerapkan struktur firmware berbasis alamat sektor yang tersusun secara ketat di dalam System Area. Beberapa karakteristik pentingnya meliputi:

• Memiliki Sistem Redundansi: Modul firmware biasanya disimpan dalam dua salinan, yaitu Copy 0 dan Copy 1, yang ditempatkan pada cylinder berbeda. Tujuannya untuk menjaga keamanan data firmware apabila salah satu salinan mengalami kerusakan.
• Menggunakan Struktur Direktori: Terdapat modul khusus yang bertindak sebagai direktori atau penunjuk lokasi modul firmware lain di dalam platter, mirip seperti daftar isi pada sistem file.

3. Modul Firmware Penting

Di dalam System Area terdapat sejumlah modul penting yang sangat menentukan proses kerja hard disk. Kerusakan pada modul tertentu dapat menyebabkan HDD gagal beroperasi.

Modul	Fungsi Utama
Zone Table	Mengatur distribusi sektor pada seluruh permukaan platter dari area luar hingga dalam.
Defect List (P-List / G-List)	Menyimpan daftar bad sector. P-List dibuat saat proses produksi, sedangkan G-List bertambah selama penggunaan hard disk.
Translator	Berfungsi menerjemahkan alamat fisik disk menjadi alamat logis (LBA) yang digunakan sistem komputer.
Servo Module	Menyimpan data kalibrasi agar head tetap berada pada jalur track yang tepat saat membaca atau menulis data.

4. Gejala Kerusakan Firmware IBM

Kerusakan firmware pada hard disk IBM/Hitachi biasanya memunculkan beberapa tanda berikut:

• Hard disk berputar normal tetapi tidak muncul di BIOS.
• Kapasitas hard disk terbaca 0 MB atau nama model tampil tidak normal.
• Hard disk mengeluarkan bunyi klik berulang sebelum akhirnya berhenti berputar.
• Sistem gagal membaca modul penting seperti Translator atau Zone Table.

Catatan untuk Proses Data Recovery: Dalam proses perbaikan firmware menggunakan alat profesional seperti MRT Pro, teknisi umumnya akan membaca data ROM dan NVRAM terlebih dahulu. Setelah itu dilakukan pengecekan struktur direktori pada System Area sebelum melakukan penulisan ulang atau perbaikan modul firmware yang bermasalah.

 Sumber & Artikel Terkait

A. Dokumentasi Alat Data Recovery Profesional (Industrial Standard)

• Ace Laboratory (PC-3000): Pengembang alat data recovery standar industri global. Dokumentasi mereka membahas mendalam tentang struktur firmware IBM/Hitachi.
  • PC-3000 Support Blog: Artikel spesifik mengenai “Hitachi-IBM Architecture”, penanganan modul NVRAM, penyesuaian Zone Table, dan regenerasi Translator.
  • PC-3000 Drive Solutions Manual: Panduan teknis resmi yang menjelaskan fungsi Copy 0 dan Copy 1 pada System Area (SA).
• MRT Lab (MRT Pro): Manual resmi dari vendor yang disebutkan dalam studi kasus perbaikan.
  • MRT Software Manual (Hitachi/IBM Architecture Section): Menjelaskan urutan booting hard disk Hitachi, struktur penulisan ROM/NVRAM, serta langkah bypass Translator.

B. Buku dan Literatur Akademik / Forensik Digital

• “Data Recovery Tips & Solutions” oleh Scott Mueller: Mengupas anatomi fisik dan logis hard disk, termasuk transisi teknologi dari IBM Storage ke HGST serta penyembunyian System Area dari LBA standar.
• “Digital Forensics and Incident Response”: Membahas manajemen Defect List (P-List dan G-List) serta mekanisme Translator mengubah CHS menjadi LBA untuk kebutuhan analisis data forensik.

C. Komunitas dan Forum Ahli Data Recovery

• HDDGuru Forum (forum.hddguru.com): Forum global terbesar wadah diskusi kegagalan Servo Module, perbaikan Zone Table, dan metode isolasi head lemah via NVRAM.
• Data Recovery Salon (forum.mrtlab.com): Forum resmi pengguna MRT Pro yang menyediakan studi kasus nyata pemulihan tipe HDD berkapasitas 0 MB atau mengalami factory alias.

D. Sejarah Teknologi & Arsip Resmi Vendor

• IBM Journal of Research and Development: Arsip ilmiah mengenai teknologi platter, servo, dan sistem file internal internal IBM sebelum diakuisisi Hitachi pada 2003.
• HGST Technical Papers: Dokumentasi arsitektur firmware seri legendaris seperti IBM/Hitachi Deskstar dan Travelstar.
